Переходы трубопроводные

Концентрические и эксцентрические переходы

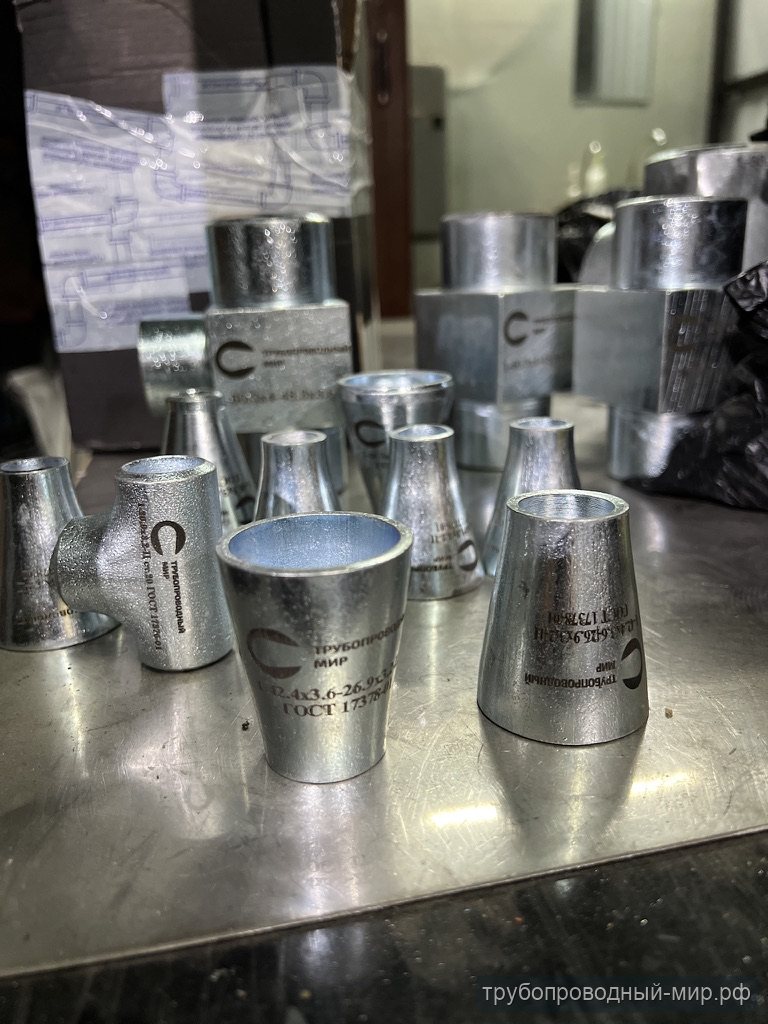

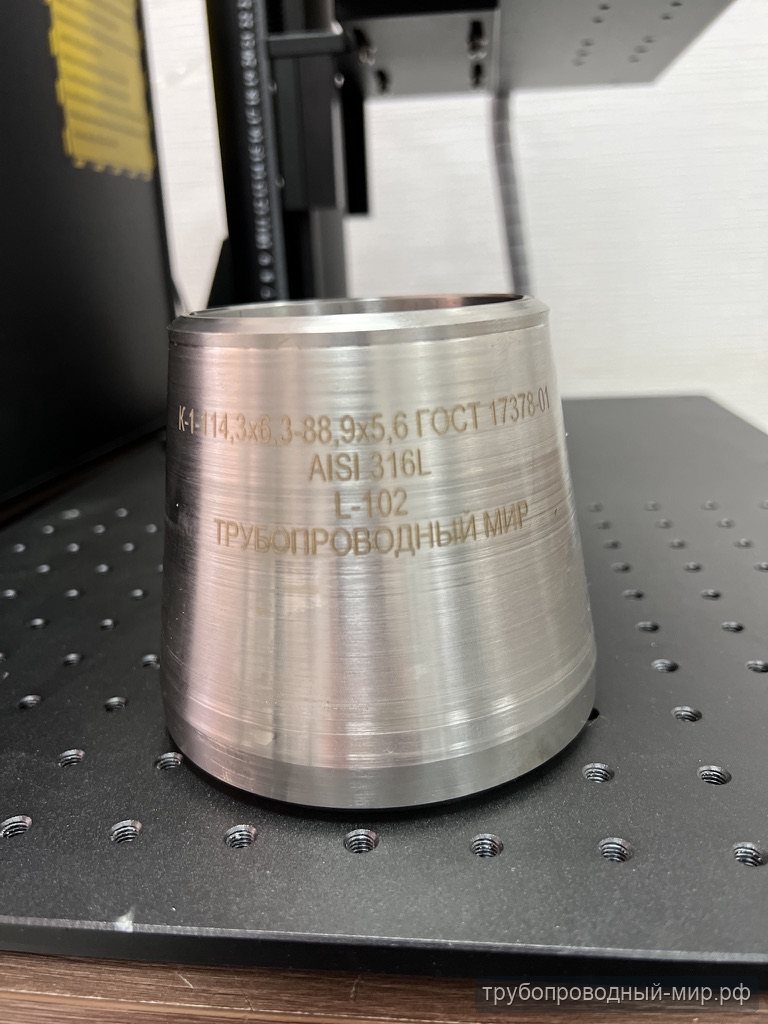

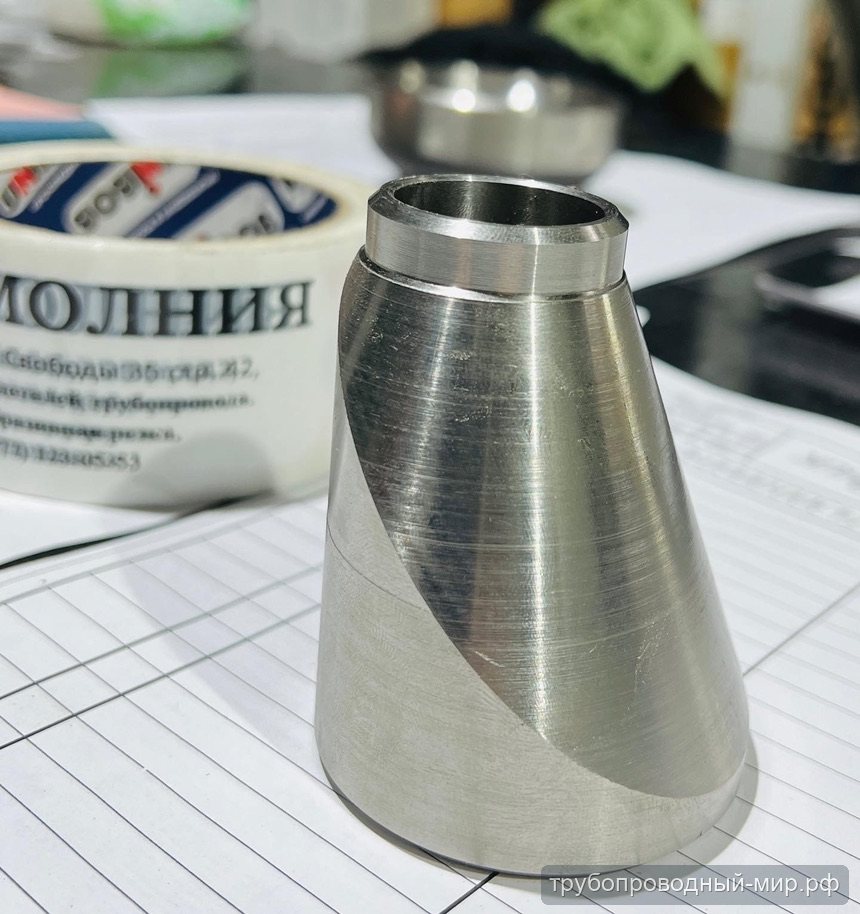

Концентрический переход имеет общую ось больших и малых диаметров. Его удобно применять на вертикальных участках и там, где смещение оси не критично. Эксцентрический переход имеет смещение, поэтому помогает сохранить одну образующую трубы и избежать нежелательных карманов в горизонтальных линиях.

В насосных узлах и линиях с жидкостью эксцентрическое исполнение часто выбирают не из-за удобства, а из-за гидравлики и обслуживания. Поэтому при заказе важно указать, как переход будет стоять в трассе: вверх плоской стороной, вниз плоской стороной или по чертежу.

ГОСТ 17378, ГОСТ 17380 и проектные требования

Для приварных переходов в заявках часто используют ГОСТ 17378, а общие требования и обозначения встречаются в связке с ГОСТ 17380. В проектах могут быть ОСТ, ТУ или заводские чертежи. Если стандарт указан неполно, его нужно уточнять до расчёта.

Стандарт помогает определить допустимые диапазоны размеров, толщин и исполнений, но не заменяет проверку материала, давления, температуры и сварки. Для ответственных линий полезно приложить лист спецификации или фрагмент проекта.

• уточнить концентрическое или эксцентрическое исполнение
• указать D и D1, а не только DN
• указать S и S1, если толщины отличаются
• сверить стандарт, материал и требования к торцам

Обозначения D, D1, S, S1 и L

D и D1 описывают большие и малые диаметры, S и S1 - толщины стенок, L - длину перехода. Эти параметры важны для сварки, прочности и монтажного места. Если труба нестандартная или уже смонтирована на объекте, фактические размеры имеют приоритет над разговорным обозначением.

Один и тот же DN может соответствовать разным наружным диаметрам в разных системах труб. Поэтому для спорных заявок полезно указывать фактический наружный диаметр и толщину стенки, особенно если изделие нужно состыковать со старой линией.

Как выбрать переход

Сначала определяют тип перехода: концентрический или эксцентрический. Затем сверяют большие и малые диаметры, толщины, длину, материал и стандарт. Если переход встаёт рядом с насосом, арматурой или опорой, важно заранее проверить направление смещения и монтажные расстояния.

Для комплектации объекта переход лучше рассматривать вместе с отводами, тройниками, фланцами и заглушками. Тогда можно заранее заметить несовместимость по материалу, толщине или присоединению.

Материал, сварка и совместимость с трубой

Материал перехода выбирают по трубе и условиям работы. Сталь 20, 09Г2С, нержавеющие и специальные стали применяются в разных задачах, но окончательный выбор зависит от проекта и рабочей среды. Для сварки важно, чтобы материал и толщина были согласованы с технологией монтажа.

Если переход соединяет разные толщины, нужно понимать, как будет готовиться сварной стык. Иногда требуется уточнить фаски, подготовку к сварке или контроль после изготовления.

Частые ошибки при заказе переходов

Частая ошибка - не указать, нужен переход концентрический или эксцентрический. Вторая ошибка - указать только две условные величины DN без фактических D, D1, S и S1. Третья - забыть направление смещения эксцентрического перехода.

Также опасно выбирать переход только по наличию похожего изделия. Если толщина стенки или наружный диаметр не совпадает с трубой, монтаж может потребовать доработок или стать невозможным.

Переходы по чертежу и нестандартные размеры

Переход по чертежу нужен, когда стандартная длина, смещение, диаметр, толщина или материал не подходят. Возможность изготовления зависит от геометрии, партии, материала и требований к контролю.

Для нестандартной заявки лучше приложить чертёж с размерами D, D1, S, S1, L, смещением, материалом и требованиями к торцам. Если есть только образец, можно начать с фото, но размеры нужно будет подтвердить.

Что указать в заявке

Укажите тип перехода, D/D1, S/S1, L, материал, стандарт или чертёж, количество и требования к торцам. Если переход эксцентрический, отдельно укажите направление плоской стороны или приложите схему установки.

Если задача связана с ремонтом, приложите фото старой детали и соседних труб. Это поможет понять, какие размеры являются контрольными.

• концентрический или эксцентрический
• D, D1, S, S1 и L
• материал и количество
• стандарт, ТУ или чертёж
• направление смещения для эксцентрика
• условия работы и требования к документам

Связанные статьи и изделия

Переходы почти всегда связаны с отводами, тройниками, материалами и изготовлением по чертежу. Если нужно собрать участок трубопровода, стоит проверять все детали как систему.

Для нестандартных переходов полезно заранее подготовить эскиз и отправить его через форму заявки.

Практический контроль перед заказом перехода

Переход проверяют по обеим сторонам: большой и малый диаметр, две толщины, длина и положение осей. Для эксцентрического перехода отдельно фиксируют направление плоской стороны, иначе изделие может оказаться геометрически верным, но непригодным для конкретной линии.

В насосных узлах и горизонтальных трубопроводах важно понимать, какую образующую нужно сохранить. В одних случаях плоская сторона должна быть сверху, в других - снизу; это зависит от среды, проекта и монтажной логики. Поэтому для эксцентрика лучше приложить маленькую схему установки.

Если переход входит в комплект с отводами и тройниками, проверьте материал и толщины для всего участка. Так легче избежать ситуации, когда отдельная деталь подходит по названию, но не совпадает с трубой по сварке.

• D/D1 и S/S1
• длина L
• концентрический или эксцентрический тип
• направление смещения
• схема установки и соседние детали

Как использовать материал при закупке

Для инженера и снабженца статья полезна как чек-лист перед отправкой запроса на переходы. Сначала фиксируют обязательные параметры, затем отделяют то, что можно подобрать из наличия, от того, что требует изготовления по чертежу, образцу или ТЗ. Такой порядок снижает риск, что заявка уйдёт в расчёт без ключевого размера или материала.

Если позиция входит в комплект объекта, лучше отправлять не одну строку, а связанный фрагмент спецификации. Тогда специалист видит соседние детали, условия работы, требования к документам и может подсказать, где нужна дополнительная проверка. Это особенно важно для нестандартных изделий, ремонта старых линий и замены деталей без полного проекта.

После чтения полезно перейти к соседним статьям библиотеки и форме заявки: так технические параметры не остаются в теории, а превращаются в понятный запрос с размерами, материалом, количеством и проверяемыми условиями работы.

• проверить оба диаметра и обе толщины
• указать тип: концентрический или эксцентрический
• отметить направление смещения
• согласовать соседние детали участка
