Тройники трубопроводные

Равнопроходные и переходные тройники

Равнопроходной тройник имеет одинаковые размеры магистрали и ответвления. Его используют, когда ответвление должно сохранять тот же условный проход. Переходной тройник имеет меньший или иной размер ответвления, поэтому требует отдельного указания D1 и T1.

По способу изготовления встречаются бесшовные, сварные и штампосварные варианты. Выбор зависит от диаметра, толщины, материала, давления, проекта и доступности стандартной детали.

ГОСТ 17376, ГОСТ 17380, ОСТ и ТУ

Для стальных приварных тройников часто встречается ГОСТ 17376, а общие требования и обозначения связаны с ГОСТ 17380. В проектах также могут быть отраслевые ОСТ, ТУ или заводские чертежи. Если спецификация ссылается на старый или отраслевой документ, его лучше приложить к заявке.

Стандарт задаёт типоразмеры, но не заменяет проверку рабочей среды, материала, толщины стенки и требований к контролю. Для нестандартного узла чертёж важнее общего названия изделия.

Обозначения D, D1, T, T1, F и H

D и T описывают диаметр и толщину магистрали, D1 и T1 - диаметр и толщину ответвления. F и H помогают проверить строительные размеры и положение ответвления. Эти параметры особенно важны, если тройник должен попасть в уже существующий участок.

Для переходного тройника нельзя ограничиться записью «тройник 100х50», если не указаны толщины, стандарт и материал. Одинаковая запись в разговоре может означать разные изделия в разных системах.

Как выбрать тройник

Сначала определяют, нужен равнопроходной или переходной тройник. Затем сверяют диаметр и толщину магистрали, диаметр и толщину ответвления, стандарт, материал и строительные размеры. Для ремонта важны фактические размеры старой детали и соседних труб.

Если тройник входит в сварной узел, нужно заранее понимать подготовку торцов, фаски, доступность контроля и требования к документам. Для ответственных линий материал и исполнение согласуют по проекту.

Материалы и сварка

Тройники изготавливают из углеродистых, низколегированных, нержавеющих и специальных сталей. Материал выбирают не по названию изделия, а по рабочей среде, температуре, давлению, свариваемости и требованиям проекта.

Разные толщины магистрали и ответвления могут влиять на подготовку сварных стыков. Если в заявке есть нестандартное сочетание толщин, лучше приложить чертёж или фрагмент спецификации.

Частые ошибки при заказе тройников

Основная ошибка - перепутать равнопроходной и переходной тройник. Вторая - указать только условные проходы без толщин стенок. Третья - не указать материал и стандарт, особенно если деталь нужна для ответственного узла.

Также часто забывают про строительные размеры F и H. Из-за этого тройник может не встать в существующий участок, даже если диаметры выглядят правильными.

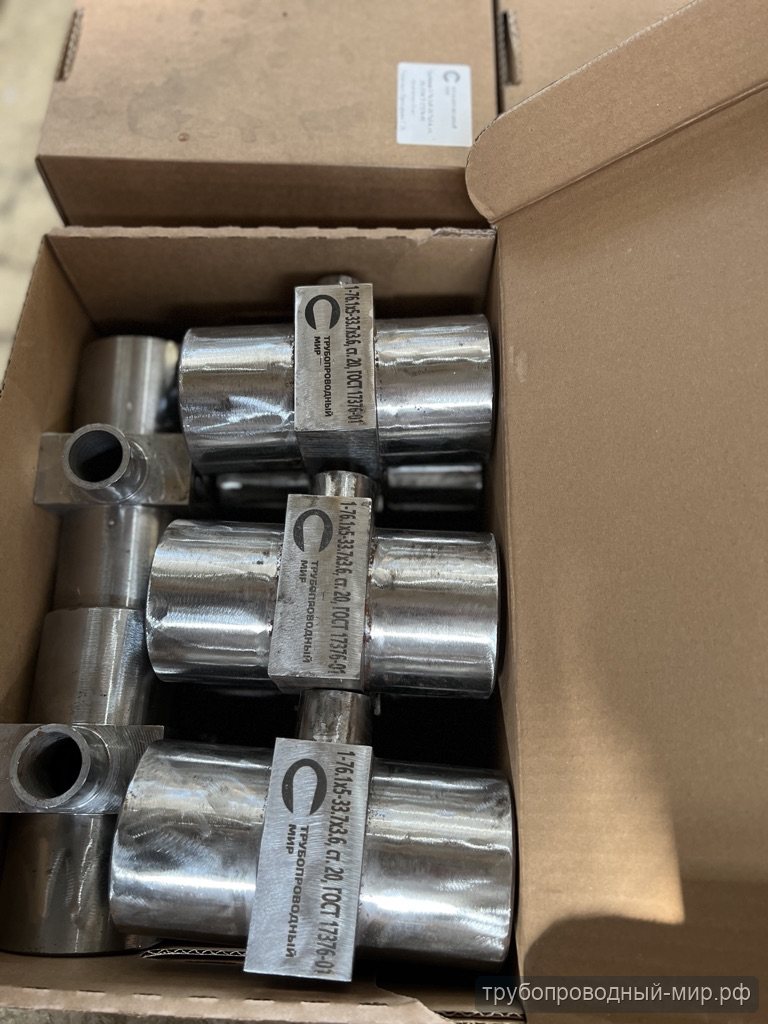

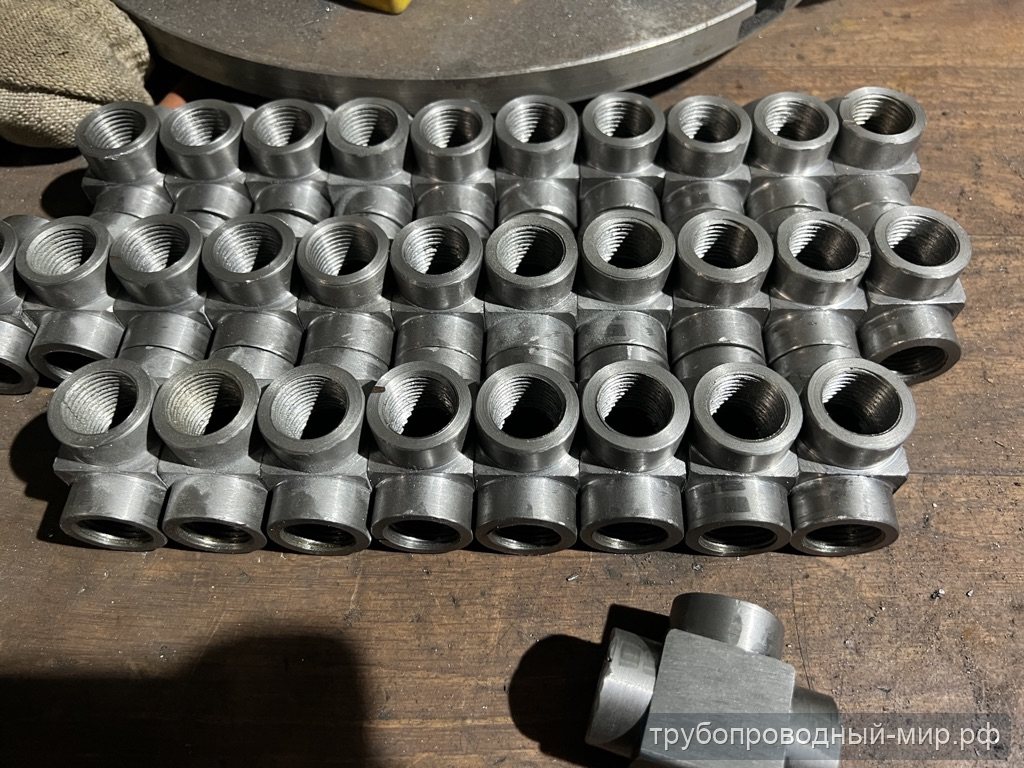

Тройники по чертежу

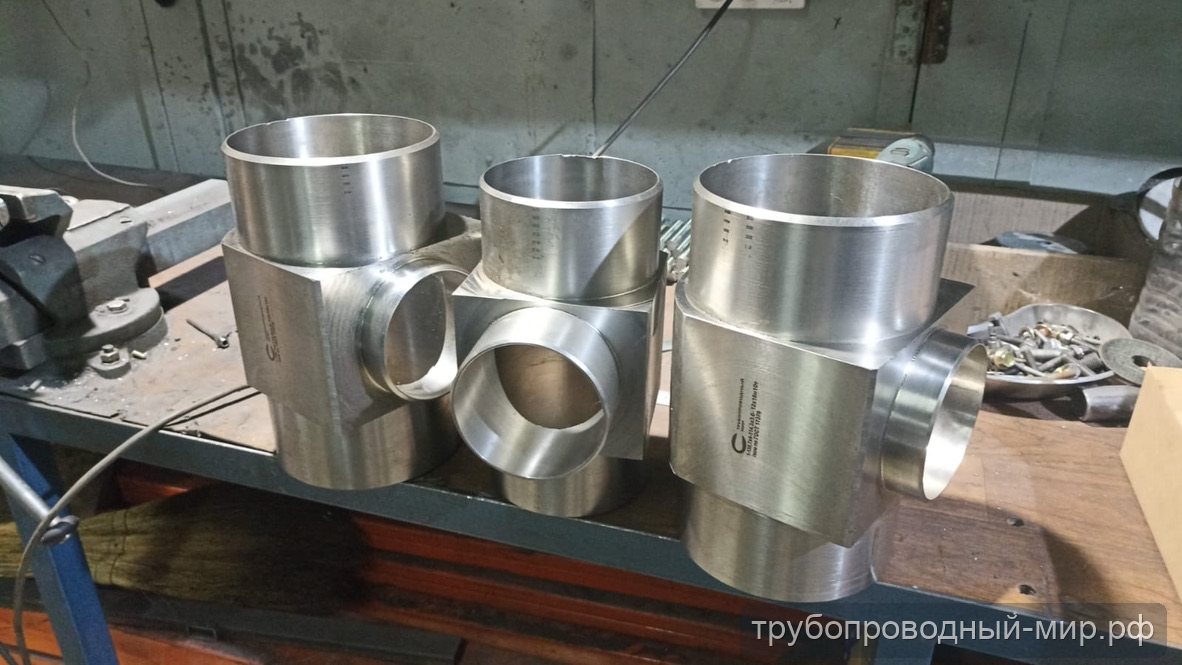

Нестандартный тройник рассматривают, если требуются особые размеры ответвления, смещение, нестандартная толщина, крупный диаметр, специальный материал или привязка к сварному узлу. Возможность изготовления зависит от геометрии и партии.

Для расчёта нужны D, D1, T, T1, строительные размеры, материал, количество и требования к торцам. Если есть образец, приложите фото и размеры, но итоговую геометрию лучше согласовать в чертеже.

Что указать в заявке

Укажите тип тройника, размеры магистрали и ответвления, толщины, стандарт или чертёж, материал, количество и требования к подготовке торцов. Если деталь должна заменить существующую, приложите фото участка и старой детали.

Для комплектации удобно отправить список соседних деталей: отводы, переходы, заглушки, фланцы и крепёж. Тогда можно проверить связанный участок трубопровода целиком.

• равнопроходной или переходной
• D, D1, T, T1, F и H
• материал и стандарт
• количество и требования к торцам
• фото или чертёж существующего узла

Связанные изделия

Тройники логически связаны с отводами, переходами, материалами и изготовлением по чертежу. В одном проекте эти детали часто идут в общей спецификации, поэтому их лучше проверять вместе.

Если нужна нестандартная геометрия, подготовьте чертёж или эскиз и отправьте его через форму заявки.

Практический контроль перед заказом тройника

Тройник нужно проверять как узел с магистралью и ответвлением. Для равнопроходного варианта ключевой риск - забыть толщину стенки и строительные размеры. Для переходного - перепутать диаметр ответвления или не указать его толщину отдельно от магистрали.

Если тройник должен попасть в существующую трассу, особенно важны размеры F и H, положение ответвления и доступность сварки. Фото старой детали с линейкой часто помогает быстрее понять, где стандартная позиция, а где нужна доработка по чертежу.

При комплектации объекта тройники лучше проверять вместе с отводами и переходами: материал, толщина стенки и подготовка торцов должны быть согласованы по всей линии, а не по одной позиции. Если ответвление идёт к арматуре или аппарату, полезно сразу указать присоединение после тройника.

• магистраль: D и T
• ответвление: D1 и T1
• строительные размеры F/H
• материал и стандарт
• положение в трассе и требования к сварке

Как использовать материал при закупке

Для инженера и снабженца статья полезна как чек-лист перед отправкой запроса на тройники. Сначала фиксируют обязательные параметры, затем отделяют то, что можно подобрать из наличия, от того, что требует изготовления по чертежу, образцу или ТЗ. Такой порядок снижает риск, что заявка уйдёт в расчёт без ключевого размера или материала.

Если позиция входит в комплект объекта, лучше отправлять не одну строку, а связанный фрагмент спецификации. Тогда специалист видит соседние детали, условия работы, требования к документам и может подсказать, где нужна дополнительная проверка. Это особенно важно для нестандартных изделий, ремонта старых линий и замены деталей без полного проекта.

После чтения полезно перейти к соседним статьям библиотеки и форме заявки: так технические параметры не остаются в теории, а превращаются в понятный запрос с размерами, материалом, количеством и проверяемыми условиями работы.

• разделить магистраль и ответвление
• уточнить равнопроходной или переходной тип
• проверить строительные размеры
• приложить схему узла при замене
