Американки, муфты и резьбовые соединения

Американка, муфта, штуцер и переходник

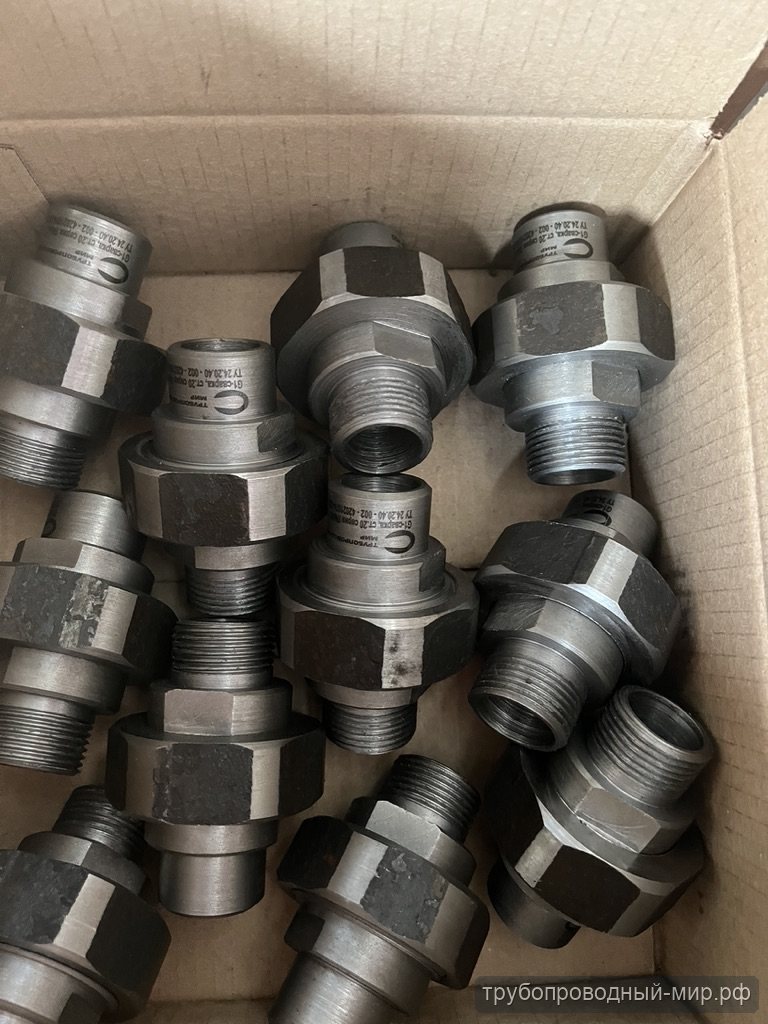

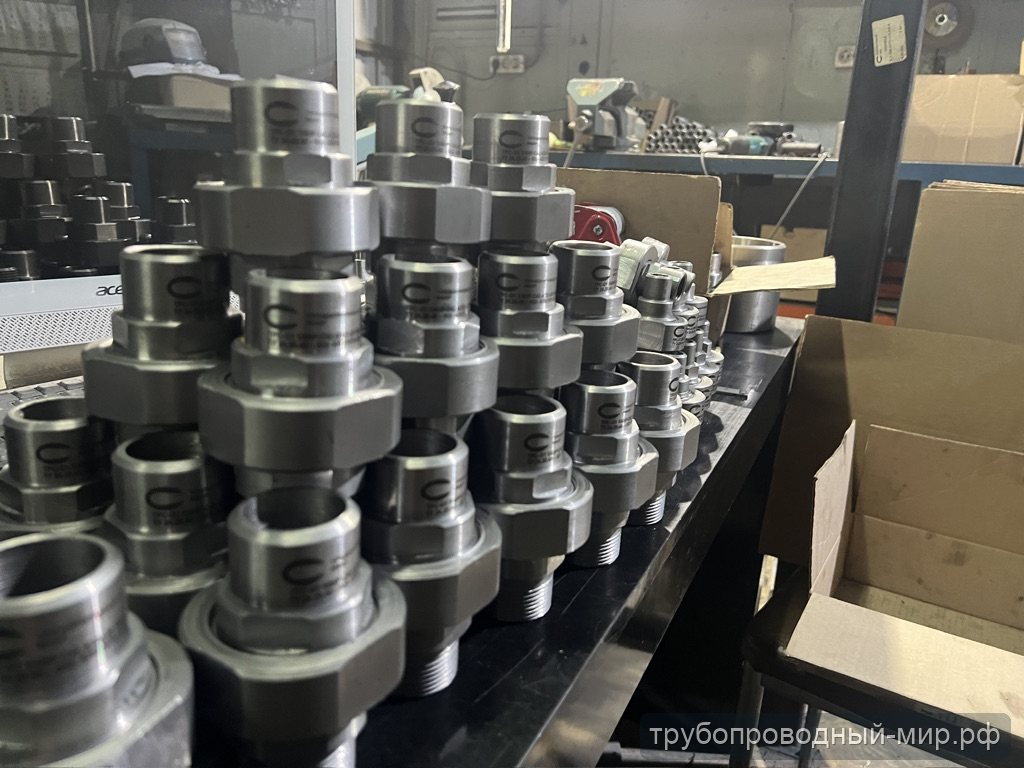

Американка - разъёмное соединение, которое позволяет разобрать участок без проворачивания всей трубы. Муфта соединяет две резьбовые части по одной линии. Штуцер, ниппель или переходник решают более конкретную задачу: переход диаметра, присоединение шланга, прибора или арматуры.

Внешне изделия могут быть похожи, но принцип герметизации и тип резьбы отличаются. Поэтому важно указывать не только размер, но и вид резьбы, материал, форму уплотнения и ответную деталь.

Резьбы G, R, Rp, Rc, NPT и M

В заявках встречаются трубные цилиндрические резьбы G, конические R/Rc, внутренние Rp, американская NPT и метрическая M. Эти обозначения нельзя заменять друг другом. Даже похожий диаметр может иметь другой профиль, шаг и принцип герметизации.

Если резьба неизвестна, лучше не подбирать «на глаз». Нужны штангенциркуль, резьбомер, фото ответной детали и информация о стандарте оборудования. Для импортной арматуры особенно важно не смешивать BSP и NPT.

• G - трубная цилиндрическая резьба
• R/Rc - конические резьбы в системе BSPT
• Rp - внутренняя цилиндрическая резьба для пары с конической
• NPT - американская коническая резьба
• M - метрическая резьба с шагом

Как читать обозначение резьбовой детали

В обозначении должны быть размер, тип резьбы, наружная или внутренняя часть, материал, исполнение уплотнения и количество. Для американки дополнительно важны накидная гайка, посадочное место, прокладка или конусное уплотнение.

Если деталь изготавливается по образцу, нужно снять не только резьбу, но и длины, шестигранники, конусы, бурты, канавки, посадочные поверхности и требования к шероховатости.

Как выбирать резьбовые соединения

Сначала определяют ответную деталь и тип резьбы. Затем проверяют внутреннюю или наружную резьбу, шаг, длину зацепления, материал и способ герметизации. Только после этого можно выбирать муфту, американку или переходник.

Для ремонта старой линии полезно отправить фото изделия с линейкой, фото резьбы крупным планом и размеры шестигранников. Если деталь ответственная, лучше приложить чертёж или образец.

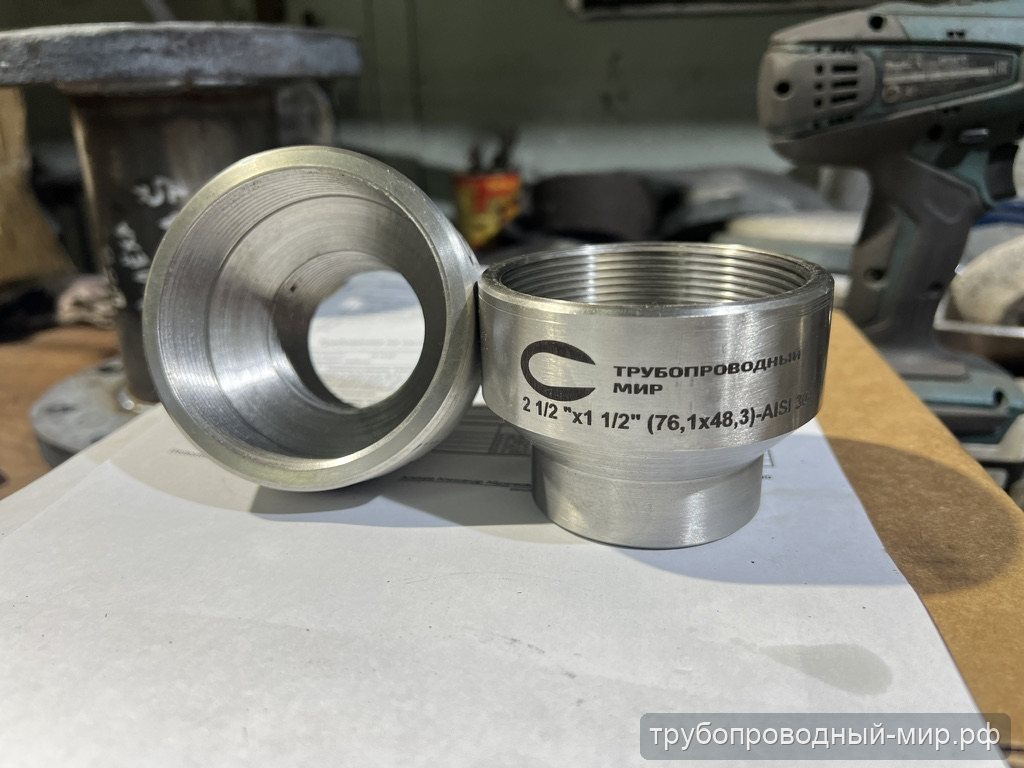

Материалы и нержавеющие детали

Резьбовые детали могут изготавливаться из углеродистой, нержавеющей и специальной стали. 12Х18Н10Т часто встречается в заявках на нержавеющие резьбовые детали, но конкретная пригодность зависит от среды, температуры и требований проекта.

Материал важен не только для коррозии, но и для механической прочности, сварки, обработки резьбы и совместимости с ответной частью. Если материал неизвестен, лучше описать рабочую среду и приложить требования.

Частые ошибки при заказе

Главная ошибка - считать, что все дюймовые резьбы одинаковые. G и NPT могут выглядеть похожими, но они не взаимозаменяемы. Вторая ошибка - не указать, резьба наружная или внутренняя, правая или левая, цилиндрическая или коническая.

Также часто забывают про уплотнение. Резьба может только стягивать детали, а герметичность обеспечивается прокладкой, конусом или торцевой поверхностью. Без этого можно заказать деталь, которая собирается, но не герметизирует узел.

Американки, муфты и штуцеры по чертежу

Нестандартные резьбовые детали рассматривают по чертежу или образцу, если нужна особая резьба, длина, конус, бурт, шестигранник, посадка или материал. Возможность изготовления зависит от геометрии, материала и количества.

Для токарной детали лучше указать все рабочие поверхности: резьбы, канавки, фаски, посадки, уплотнительные конусы и требования к маркировке. Фото образца помогает, но не заменяет контрольные размеры.

Что указать в заявке

Укажите тип изделия, резьбы с обеих сторон, наружную или внутреннюю часть, материал, размеры корпуса, способ уплотнения, количество и требования к документам. Если резьба неизвестна, приложите фото с резьбомером или образец.

Для американки отдельно укажите тип накидной гайки, прокладку или конус, ответную часть и монтажное место. Это снижает риск ошибки при подборе.

• тип изделия: американка, муфта, штуцер, переходник
• резьба G/R/Rp/Rc/NPT/M и размер
• наружная или внутренняя резьба
• материал и количество
• способ герметизации
• чертёж, фото или образец

Связанные темы

Резьбовые детали связаны с материалами, крепежом, изготовлением по чертежу и фото работ. Если деталь нестандартная, лучше сразу отправить чертёж или образец.

Для нержавеющих деталей полезно дополнительно посмотреть статью по материалам трубопроводных деталей.

Для подбора по каталогу можно перейти к проверенным разделам американок, муфт, резьбовых деталей и нескольким живым примерам карточек.

Практический контроль перед заказом резьбовой детали

Перед заказом резьбовой детали нужно определить не только размер, но и систему резьбы, наружное или внутреннее исполнение, шаг, длину зацепления и способ герметизации. Ошибка в одном из этих параметров часто обнаруживается только на монтаже, когда деталь уже невозможно использовать без переделки.

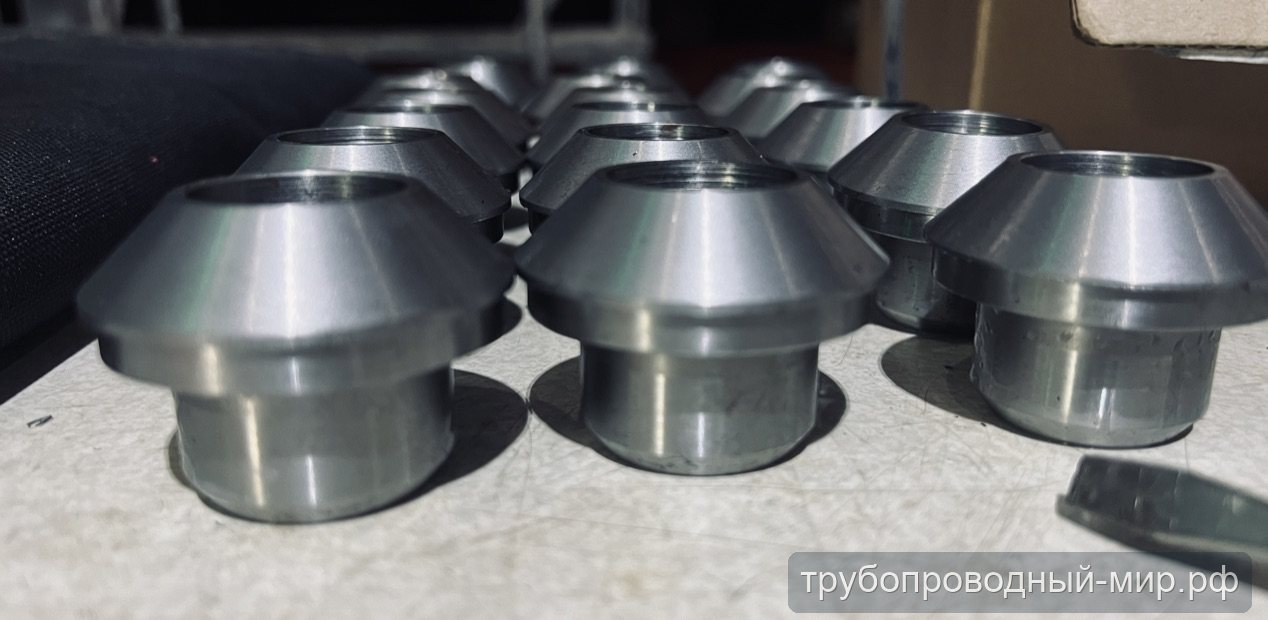

Для американки дополнительно проверяют накидную гайку, уплотнение, конус или торцевую поверхность. Для муфты - совпадение двух соединяемых резьб. Для штуцера - присоединение к прибору, шлангу, трубе или арматуре и фактическую геометрию корпуса.

Если резьба неизвестна, лучше не угадывать. Фото с линейкой, резьбомер, образец или паспорт оборудования дают больше пользы, чем общее описание «дюймовая резьба».

• система резьбы: G, R, Rp, Rc, NPT или M
• наружная или внутренняя часть
• шаг и длина резьбы
• способ герметизации
• материал, шестигранники, бурты и канавки

Как использовать материал при закупке

Для инженера и снабженца статья полезна как чек-лист перед отправкой запроса на резьбовые детали. Сначала фиксируют обязательные параметры, затем отделяют то, что можно подобрать из наличия, от того, что требует изготовления по чертежу, образцу или ТЗ. Такой порядок снижает риск, что заявка уйдёт в расчёт без ключевого размера или материала.

Если позиция входит в комплект объекта, лучше отправлять не одну строку, а связанный фрагмент спецификации. Тогда специалист видит соседние детали, условия работы, требования к документам и может подсказать, где нужна дополнительная проверка. Это особенно важно для нестандартных изделий, ремонта старых линий и замены деталей без полного проекта.

После чтения полезно перейти к соседним статьям библиотеки и форме заявки: так технические параметры не остаются в теории, а превращаются в понятный запрос с размерами, материалом, количеством и проверяемыми условиями работы.

• указать систему резьбы
• разделить наружную и внутреннюю части
• описать способ герметизации
• приложить образец при неизвестной резьбе
