ИФС (изолирующие фланцевые соединения) электрически разделяют участки трубопровода. Их применяют как часть системы защиты от электрохимической коррозии, в том числе при воздействии блуждающих токов. Места установки определяют проектом; материалы уплотнения и изоляции выбирают с учётом среды, давления и температуры.

Конструкция и элементы ИФС:

1. Фланцы— основа соединения, изготовленные из стали или других материалов, обеспечивающие прочность и устойчивость к воздействию внешних факторов.
2. Диэлектрическая прокладка— размещается между фланцами и служит барьером для электрического тока.
3. Изоляция крепежа — втулки и, в соответствующих конструкциях, диэлектрические шайбы разделяют крепёж и фланцы. Состав и расположение изолирующих деталей определяются чертежом выбранного ИФС.
4. Соединительные шпильки— крепежные элементы, обеспечивающие надежность соединения.

Типы ИФС:

• Двухфланцевые ИФС: соединение двух фланцев с межфланцевой диэлектрической прокладкой, изоляцией крепежа и крепёжными деталями.
• Трёхфланцевые ИФС: исполнения с тремя фланцами. Конструкцию промежуточного элемента и изолирующих деталей уточняют по сборочному чертежу изделия.

Порядок сборки и контроль: состав деталей, подготовку поверхностей и режим затяжки определяет документация выбранного ИФС. При сборке проверяют следующие операции:

1. Подготовка уплотнительных поверхностей. Диэлектрическое покрытие наносят, если оно предусмотрено технологической документацией изделия.
2. Установка предусмотренных чертежом втулок, шайб и прокладок с проверкой комплектности изоляции.
3. Равномерная затяжка диаметрально противоположных шпилек без перекоса фланцев; момент и последовательность проходов — по документации изделия.

Контроль качества:

• Измерение сопротивления изоляции: мегомметром проверяют собранное соединение. Напряжение, условия измерения и минимальное допустимое сопротивление берут из ТУ или программы испытаний выбранного изделия. В протоколе фиксируют условия и результат. Проверка электрической прочности, если она предусмотрена, выполняется по отдельной методике.
• Гидравлические испытания: проверка прочности и герметичности собранного соединения. Испытательное давление, выдержку, среду и критерии приёмки задаёт документация изделия; результаты оформляют протоколом.

Области применения:ИФС используются:

• В зонах с блуждающими токами, рядом с электростанциями, трамвайными путями.
• Для электрического разделения защищаемого трубопровода и присоединяемых сооружений — в местах, предусмотренных проектом электрохимической защиты.
• В системах, соединяющих трубы из различных металлов.
• На критических участках газораспределительных систем.

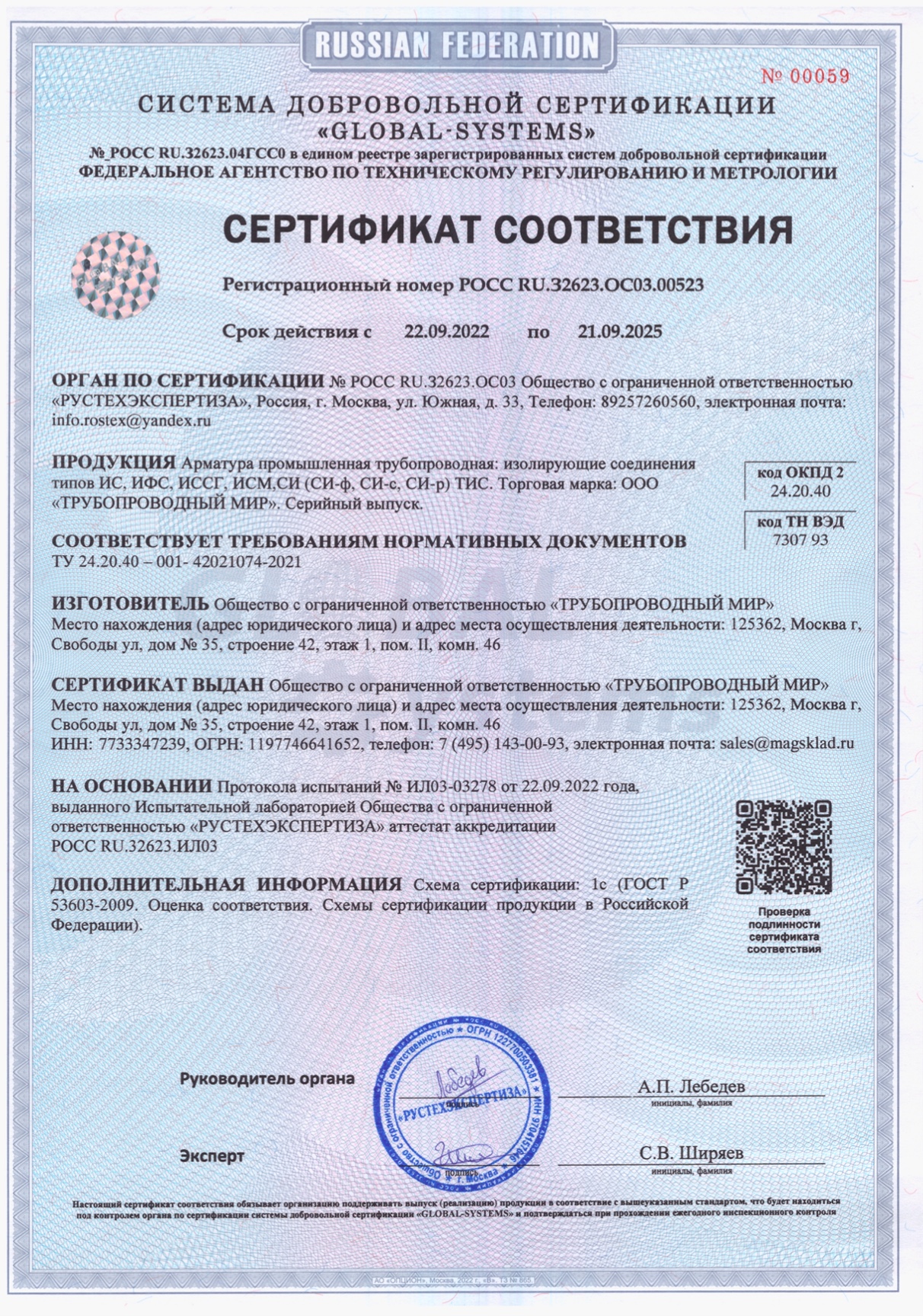

При заказе ИФС укажите условный проход, рабочую среду, давление, температуру и исполнение фланцев. Возможность изготовления и допустимые параметры конкретного изделия согласуют по его документации. Для выбранного исполнения уточняйте паспорт, ТУ и документы о соответствии. Ниже сохранён архивный добровольный сертификат на изолирующие соединения по ТУ 24.20.40-001-42021074-2021; он не подтверждает действующую сертификацию поставки.

Архивный документ. Добровольный сертификат GLOBAL-SYSTEMS № РОСС RU.32623.ОС03.00523: срок действия с 22.09.2022 по 21.09.2025 истёк. На скане указаны изолирующие соединения и ТУ 24.20.40-001-42021074-2021. Числовые параметры испытаний и диапазон размеров в этом документе не приведены.
