Коротко о главном

«Дюймовая», «круглая» или «упорная» — ещё не полное задание. Нужны точный стандарт, обозначение и требования чертежа.

Одинаковые диаметр и шаг не подтверждают одинаковый профиль и допуски.
Резьба крепежа, ходового механизма и трубного соединения решает разные задачи.
Левая резьба и несколько заходов — признаки исполнения, а не отдельная универсальная система.
Этот обзор помогает выбрать документ для проверки; он не является размерной таблицей для изготовления.

Как определить незнакомую резьбу

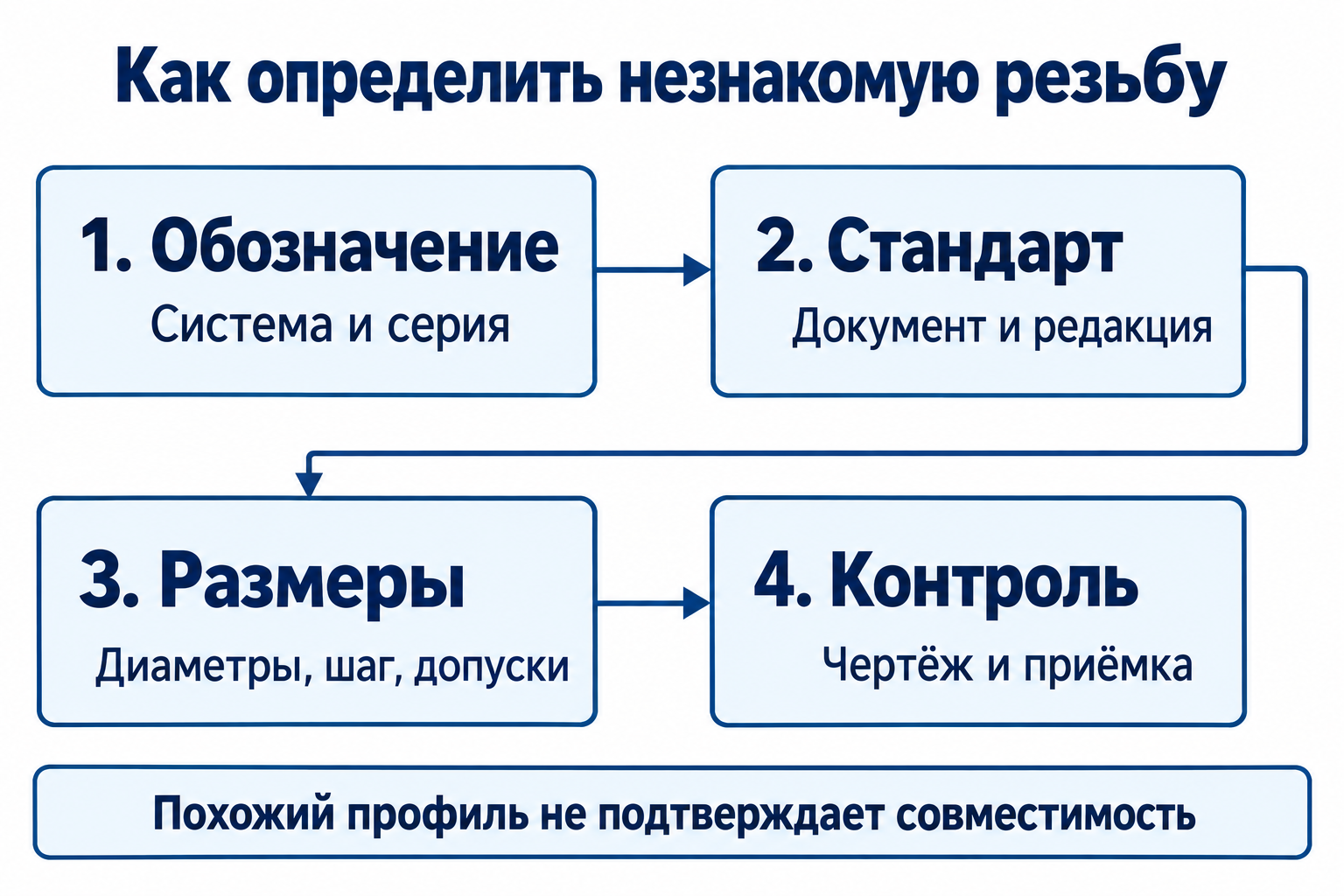

Четыре этапа: обозначение и серия; стандарт и редакция; диаметры, шаг и допуски; контроль по чертежу и приёмка. Похожий профиль не подтверждает совместимость — Карта проверки, не чертёж профиля. Открыть крупно.

Найдите исходное обозначение. Проверьте чертёж, паспорт, маркировку и документацию ответной детали.
Установите систему. Сверьте стандарт и его редакцию. Предварительные замеры помогают выбрать версию для проверки, но не заменяют документ.
Сравните параметры. Диаметры, шаг или TPI, ход, направление, форму профиля и цилиндрическое либо коническое исполнение.
Назначьте приёмку. Уточните допуски, длину свинчивания, покрытие и подходящие средства контроля. Если система не установлена, не подбирайте ответную деталь силовым свинчиванием.

Основные группы и их различия

На телефоне таблица прокручивается внутри блока.

Группы, для которых особенно важен точный стандарт
Группа	Что это	Что не перепутать
UNC / UNF / UNEF	Крупная, мелкая и особо мелкая серии унифицированной дюймовой резьбы по ASME B1.1.	Это не трубная NPT. Серия и класс входят в задание; перевод дюйма в миллиметры не превращает резьбу в метрическую M.
Упорная	Несимметричный профиль для передачи осевого усилия преимущественно в одном направлении. ГОСТ 10177 задаёт профиль и основные размеры, ГОСТ 25096 — допуски.	Направление рабочей нагрузки и сторона профиля должны соответствовать проекту. Иностранный стандарт buttress не считается автоматически тем же профилем.
Круглая DIN 405	Круглая резьба общего применения: DIN 405-1 — профили и номинальные размеры; DIN 405-2 — допуски.	Надписи «круглая» без номера стандарта недостаточно.
Круглая ГОСТ 13536	Резьба шпинделей вентилей смесителей, туалетных и водопроводных кранов.	Этот ГОСТ не описывает все круглые резьбы и не устанавливает их общую взаимозаменяемость с DIN 405.
ACME / Stub ACME	ACME по ASME B1.5 и вариант с уменьшенной высотой профиля Stub ACME по ASME B1.8.	Для этих систем угол профиля 29°; метрическая Tr имеет 30°. ACME, Stub ACME и Tr не следует назначать прямыми заменами.
Специальная по чертежу	Параметры или их сочетания заданы конструкторской документацией. Если используется базовый стандарт, его указывают, а отступления задают явно.	Пометка «спец.» не заменяет профиль, размеры, допуски и метод приёмки.

Какие части обозначения нельзя терять

Переписывайте обозначение полностью
Параметр	Практический смысл
Система и серия	Например, UNF нельзя сократить до слова «дюймовая». UNR и UNJ также нельзя молча заменить на UN: геометрические требования различаются.
Диаметр и шаг	У дюймовых систем может быть указан TPI — число витков на дюйм. Шаг в мм равен 25,4 / TPI; это пересчёт единиц, а не доказательство совместимости.
Ход и заходы	Для многозаходной резьбы ход за оборот отличается от шага. Подробный пример дан на странице Tr.
Класс, направление, длина	Сохраняйте все суффиксы. Для UN буквы A/B указывают наружную/внутреннюю резьбу, а не класс прочности крепежа.

Нельзя переносить смысл букв одной системы в другую. Уточняйте обозначение по тому стандарту, который указан на чертеже, включая требования к покрытию и состоянию детали при контроле.

S80×10 LH — пример упорной резьбы

S — упорная резьба по ГОСТ 10177-82.
80 — номинальный диаметр 80 мм.
×10 — шаг 10 мм. В этом однозаходном примере ход равен шагу.
LH — левая резьба. Для правой резьбы эти буквы не указывают.
ГОСТ 10177-82 — стандарт на профиль и основные размеры упорной резьбы.

Пример взят из п.3.1 ГОСТ 10177-82. Это обозначение размера и направления резьбы: оно ещё не задаёт поле допуска. Допуски назначают по ГОСТ 25096-82 и указывают в рабочем чертеже вместе с наружным или внутренним исполнением. Направление навивки LH не определяет сторону действия рабочей нагрузки: её также задают в чертеже узла.

Практика измерения и изготовления

Что помогает не ошибиться
Ситуация	Правильное действие
Есть только фото	Запросить документ и измерения. Ракурс и масштаб не позволяют подтвердить профиль и допуски.
Есть изношенный образец	Отделить измеренные размеры от номинальных. Износ, деформация и покрытие могут изменить результат.
Гайка пошла на несколько оборотов	Не считать это приёмкой. Проверить стандарт, полный профиль, размеры и назначенные допуски.
Нужна герметичность	Выяснить, где уплотняется весь узел: по резьбе, торцу, конусу или отдельному уплотнению. Одно название резьбы не задаёт герметизацию.

До обработки согласуйте инструмент, контроль и ответную деталь. Для упорного профиля отдельно проверьте рабочую сторону и направление усилия. Допустимую нагрузку, момент и ресурс определяют для конструкции и условий работы; эта страница не назначает их по названию резьбы.

Что передать для изготовления

Чертёж с редакцией, стандарт и полное обозначение; наружное или внутреннее исполнение; диаметры и допуски; шаг, ход и направление; рабочая длина, сбег и канавка; материал, покрытие и количество. Для специального профиля нужны размеры его элементов и согласованный способ контроля. Добавьте сведения об ответной детали, нагрузке или функции соединения.

Если документации нет, сначала согласуют идентификацию образца и требования к новой детали. Фотография и просьба «сделать такую же» не заменяют это задание. Возможность изготовления подтверждают после рассмотрения данных.

Пример заявки по чертежу

Прошу оценить возможность изготовления детали по приложенному чертежу с наружной упорной резьбой S80×10 LH по ГОСТ 10177-82. Поле допуска по ГОСТ 25096-82, рабочая длина, материал и остальные требования указаны в чертеже.

Это учебный пример. Подставьте обозначение своей резьбы и приложите чертёж, в котором действительно заданы перечисленные требования; количество укажите в заявке. Для UN, ACME, круглой или специальной резьбы используйте обозначение и нормативный документ своего проекта.

Отправить чертёж на оценку изготовления. Подробнее — изготовление деталей и узлов по чертежам.

Вопросы и ответы

Любая дюймовая резьба — это NPT?

Нет. UNC/UNF/UNEF относятся к унифицированным дюймовым резьбам; NPT — отдельная трубная система. Одних дюймовых единиц недостаточно для выбора ответной детали.

Все круглые резьбы подходят друг к другу?

Нет. Нужны конкретный стандарт, размеры и допуски. ГОСТ 13536 относится к определённой санитарно-технической арматуре, DIN 405 — к другой нормативной системе.

ACME можно заменить на Tr?

Прямую замену по похожему виду назначать нельзя. Различаются профиль и размерные требования; подбирают согласованную пару.

Достаточно измерить диаметр и шаг?

Для предварительного определения — полезно; для полной приёмки — недостаточно. Проверяют остальные требования документации, включая форму и допуски.

Специальная резьба обязательно лучше стандартной?

Нет. Её применимость определяется задачей и расчётом. Без полного чертежа и согласованного контроля специальное обозначение не говорит о качестве или нагрузке.

Источники и границы применения

Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.

Проверено 12.10.2026. Это обзор выбранных систем, а не полный перечень резьб. Для изготовления применяют документ и редакцию, заданные проектом, с соответствующими изменениями и требованиями контроля.
