Американка с накидной гайкой
Накидная гайка стягивает две половины американки. В исполнении с торцевым уплотнением между ними установлена прокладка: она герметизирует разъёмный стык.
Чтобы разъединить узел, отворачивают накидную гайку и разводят половины. Отсоединять их от труб не требуется. Перед разборкой участок отключают и сбрасывают давление.

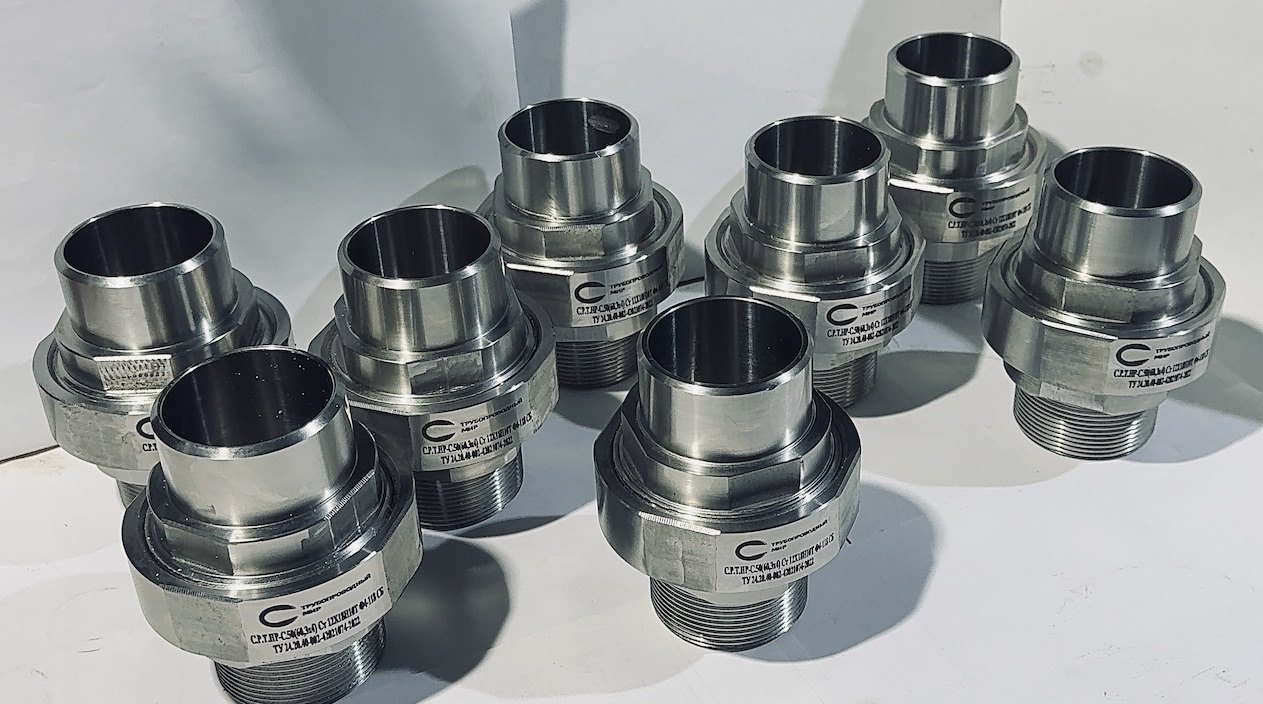

Американка «Ямал» DN 15, ВР–ВР имеет два присоединения с внутренней резьбой G 1/2. Другие размеры доступны в каталоге американок «Ямал» ВР–ВР; наличие проверяйте в складских остатках.
Для нестандартного соединения пришлите чертёж с размерами, материалом и рабочими условиями. По нему уточним возможность изготовления.
Коротко о главном
Разъёмный стык можно разбирать для обслуживания. Это не означает, что все его детали и уплотнения допускают повторное использование.
- Различайте крепление деталей и место герметизации.
- Совпадения DN или размера резьбы недостаточно для подбора пары.
- Перед разборкой участок изолируют и подтверждают отсутствие давления по установленной процедуре.

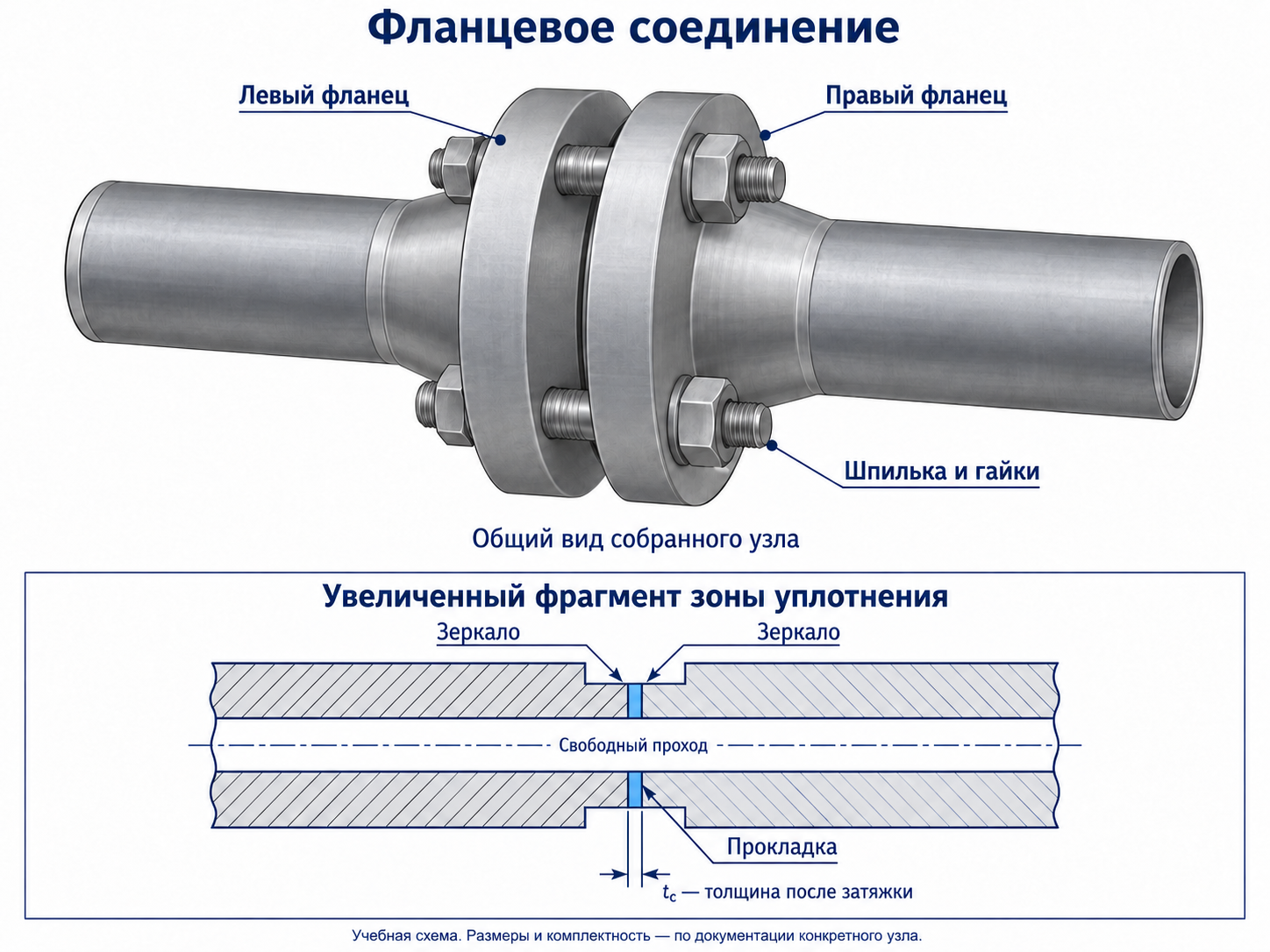

О толщине прокладки. На рисунке tс — толщина после затяжки. Исходную толщину и материал задаёт документация конкретного соединения; размер и степень обжатия по этой схеме не определяют. Это учебный разрез, не рабочий чертёж для изготовления.
Например, фланцы могут быть приварены к трубам, а стык между фланцами остаётся разъёмным. Для снятия оборудования нужно заранее предусмотреть место для инструмента и перемещения деталей.
Что удерживает, а что уплотняет
На телефоне широкую таблицу можно прокрутить внутри её блока.
| Соединение | Удержание и герметизация | Что проверить |
|---|---|---|
| Фланцевое | Крепёж стягивает фланцы; в показанном варианте стык уплотняет прокладка. | Стандарт, размеры, уплотнительные поверхности, прокладку и крепёж как единый комплект. |
| Резьбовое | Детали удерживает резьба. Уплотнение может быть на резьбе либо на отдельной поверхности — по конструкции. | Стандарт обеих резьб и предусмотренный способ герметизации. |
| С накидной гайкой — «американка» | Гайка стягивает ответные части; уплотняется их стык, а не резьба стягивающей гайки. | Совместимость половин и тип уплотнения: плоское, конусное или с кольцом в конкретном исполнении. |
| Обжимное для трубки | Обжимной узел удерживает трубку; кольцо или кольца и предусмотренные конструкцией уплотнения герметизируют соединение. | Наружный диаметр, стенку и материал трубки, серию фитинга и правила сборки. |
| Канавочное | Выступы корпуса муфты входят в канавки; уплотнение охватывает наружную поверхность концов труб. | Профиль канавок, наружный диаметр, модель муфты, материал уплотнения и допустимый режим. |
Это способы устройства стыка, а не перечень взаимозаменяемых изделий. У канавочных муфт есть жёсткие и гибкие исполнения: допустимые перемещения проверяют по документации конкретной модели. Принцип показан у Victaulic.
Как проверить совместимость
| Параметр | Что нужно знать | Типичная ошибка |
|---|---|---|
| Присоединение | Стандарт, серия, исполнение и фактические размеры сопряжения. | Считать одинаковый DN или дюймовую надпись гарантией совместимости. |
| Уплотнение | Форму, размер, материал и пригодность для рабочей среды и температуры. | Подбирать только по диаметру или цвету кольца. |
| Рабочий режим | Допустимые давление и температуру в их сочетании, внешние нагрузки. | Принимать PN за разрешённое давление при любой температуре. |
| Труба или трубка | Наружный диаметр, стенку, материал и подготовку конца. | Проверять только название фитинга, не проверяя трубу. |
| Обслуживание | Доступ к крепежу, место для демонтажа, заменяемые детали. | Установить разъёмный узел так, что его невозможно разобрать. |
Для фланцев по ГОСТ 33259-2015 проверяют конкретный тип и уплотнительную поверхность. Нормативные размеры берут из полной строки применимой таблицы с учётом изменений.
ISO 228-1 описывает резьбы, для которых герметизация предусмотрена вне резьбы; ISO 7-1 — резьбы для герметизации в резьбовом сопряжении. Одного признака «цилиндрическая резьба» недостаточно для выбора уплотнения.
Полезные проверки при сборке
- Сначала — комплектность. Сверьте обе ответные части, уплотнение и крепёж с документацией узла.
- Осмотрите поверхности. Уберите загрязнения разрешённым способом; повреждения уплотнительной поверхности оцените до сборки.
- Устраните перекос. Не используйте затяжку крепежа как способ силой исправить несоосность труб.
- Применяйте инструкцию конкретного изделия. Момент, порядок затяжки, смазка и допустимость повторной сборки зависят от конструкции.
Для прокладочных фланцевых соединений руководство FSA/ESA рекомендует новую прокладку, центровку и контролируемую затяжку. Универсального момента «для всех соединений одного DN» нет.
Гайки, кольца и корпуса обжимных фитингов не смешивают по внешнему сходству. Например, Swagelok прямо запрещает смешивать детали своих фитингов с деталями других изготовителей; первичная и повторная сборка описаны отдельно.
Перед разборкой и после сборки
Остановка насоса сама по себе не подтверждает отсутствие давления. Работы выполняет подготовленный персонал по процедуре объекта: участок изолируют, исключают повторную подачу, контролируемо сбрасывают давление и удаляют остаточную среду, обеспечивают безопасную температуру.
Отсутствие давления проверяют предусмотренным способом. Ослабление гайки или болта не используют как проверку. Учитывают также запертые полости и ответвления. Требование сбросить давление и опорожнить систему перед обслуживанием приведено, например, в инструкции Victaulic I-115.
После сборки выполняют предусмотренные проектом и инструкцией проверки, испытания и ввод в работу. Давление и длительность испытания не назначают по общей справочной статье.
Частые ошибки
| Ситуация | Почему недостаточно | Правильный следующий шаг |
|---|---|---|
| «Гайка накрутилась — значит подходит» | Это не проверка профиля, допуска и уплотняющей пары. | Сверить обозначения, чертёж и контрольные размеры. |
| «Конусная американка всегда без кольца» | Конструкции различаются; кольцо может быть предусмотрено. | Открыть паспорт именно этого исполнения. |
| «Разъёмное — значит всё можно использовать снова» | Уплотнения и детали могут требовать замены; обжатое кольцо не обязано свободно сниматься с трубки. | Следовать правилам осмотра и повторной сборки изготовителя. |
| «При течи нужно только сильнее затянуть» | Причиной могут быть перекос, повреждение или неверный комплект. | Безопасно вывести узел из работы и установить причину по процедуре обслуживания. |
Что указать в заявке
- Тип соединения, стандарт или серия; чертёж либо маркировка обеих ответных частей.
- Присоединительные размеры, наружный диаметр и стенка трубы или трубки.
- Рабочая среда, давление и температура, особые требования проекта.
- Материалы деталей и уплотнения, состав крепежа — если уже определены.
- Комплектность, количество, ограничения по монтажу и обслуживанию.
Для замены приложите общий вид узла и крупные фото маркировки и присоединений. Неизвестные данные отметьте для уточнения: фотография не заменяет контроль размеров.
Вопросы и ответы
У любой американки есть отдельная прокладка?
Нет. Встречаются разные уплотняющие пары, в том числе плоские, конусные и с кольцом. Состав определяют по документации конкретного исполнения.
Одинаковых DN и PN достаточно для соединения фланцев?
Нет. Сверяют стандарт, присоединительные размеры, уплотнительные поверхности, материалы, крепёж и допустимый рабочий режим.
Можно ли переставить гайку и кольца с похожего фитинга?
Внешнее сходство не подтверждает совместимость. Используйте детали предусмотренной системы и допуска изготовителя; для фитингов Swagelok смешивание с деталями других изготовителей запрещено.
Где взять момент затяжки?
В монтажной документации конкретного узла либо в согласованной технологической инструкции. Значение для другого уплотнения, крепежа или состояния смазки переносить нельзя.
Разъёмное соединение можно разбирать под давлением?
Обычные соединения, рассмотренные здесь, разбирают только после безопасного вывода участка из работы и подтверждённого сброса давления. Специальные устройства требуют собственной документации; эта статья не разрешает их обслуживание под давлением.
Источники и границы применения
Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.
- ГОСТ 33259-2015, Росстандарт — область применения, типы фланцев и уплотнительных поверхностей.
- FSA/ESA: монтаж прокладочных соединений — практические рекомендации по фланцевому стыку.
- Swagelok: определение резьб и присоединений и инструкция по трубным фитингам — различия конструкций, сборка и ограничения производителя.
- VALTEC VTr.728.N — пример разъёмного соединения с кольцевым уплотнением; характеристики относятся только к указанной модели.
- Victaulic: канавочные соединения и инструкция I-115 — принцип устройства и безопасность обслуживания конкретной серии.
