Коротко о главном
- Резьбу выбирают по назначению узла: крепление, присоединение с уплотнением или винтовое перемещение.
- Совпадение диаметра и нескольких оборотов при свинчивании не доказывает совместимость.

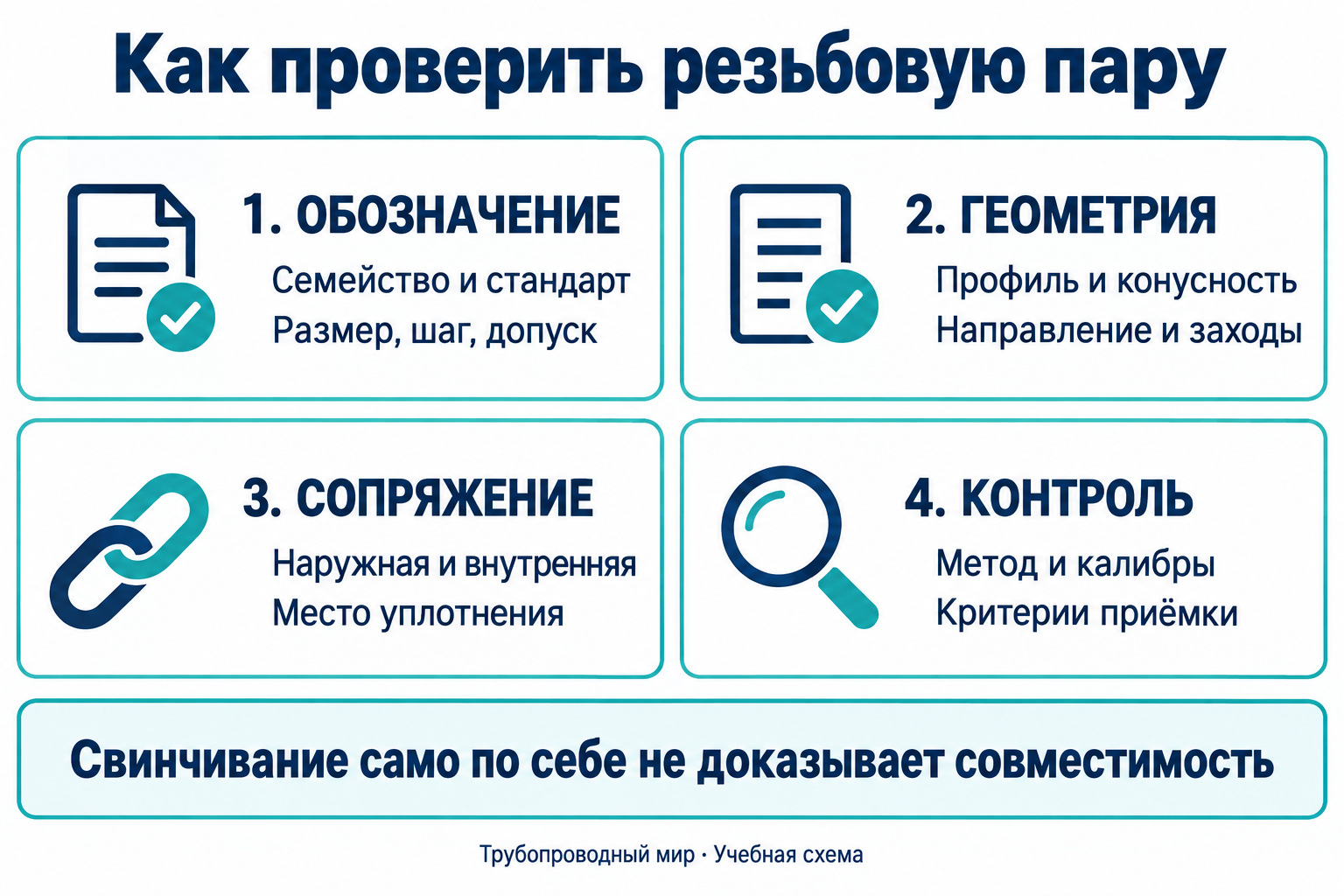

- Проверяют полное обозначение, стандарт, геометрию обеих деталей и предусмотренное место уплотнения.
- Размерные сведения и правила отдельных семейств собраны в шести подробных статьях ниже.
Как определить резьбу
Начните с чертежа, паспорта или маркировки. Найдите стандарт и полную запись резьбы, затем сравните их с фактической деталью. Если документации нет, измерение диаметра и шага помогает сузить поиск, но не заменяет окончательную проверку.
Уточните, наружная резьба или внутренняя, цилиндрическая или коническая, правая или левая; проверьте профиль, шаг и число заходов. Определите ответную деталь и способ герметизации узла. Резьба может только стягивать соединение, а уплотнение работать на отдельном торце, конусе или кольце.
Штангенциркуль и резьбомер полезны для предварительного распознавания. Для приёмки применяют предусмотренные документацией методы и соответствующие калибры. Неизвестную пару не проверяют силовым свинчиванием.
Основные семейства
На телефоне таблицы прокручиваются внутри блока. Название семейства ведёт к подробной статье.
| Семейство | Для чего применяют | Что обязательно различать |
|---|---|---|
| M — метрические | Резьба общего назначения; типичное применение — крепление. | Диаметр, шаг, поле допуска, направление. Буква M сама по себе не задаёт герметичность: в присоединении с такой резьбой уплотнение определяется конструкцией. |
| G — трубные цилиндрические | Присоединения с цилиндрическими наружной и внутренней резьбами. | В системе ISO 228-1 герметизацию обеспечивают вне резьбы, на предусмотренных поверхностях. G и Rp — разные обозначения, их нельзя автоматически подменять. |
| R / Rc / Rp — система с наружной конической резьбой | Присоединения с герметизацией в резьбовом сопряжении по ISO 7-1. | R — наружная коническая; Rc — внутренняя коническая; Rp — внутренняя цилиндрическая. Предусмотрены пары R–Rc и R–Rp с подходящим уплотняющим материалом. |
| NPT и NPTF | Американские конические трубные резьбы с разными требованиями. | NPT требует подходящего уплотнителя. NPTF предусматривает уплотняющий контакт вершин и впадин при выполнении условий Dryseal; это не гарантия для любой смешанной или повреждённой пары. F не означает «внутренняя». |
| Tr — трапецеидальные | Винтовые механизмы передачи движения и усилия. | Шаг, ход, число заходов, направление и допуски. Профиль Tr не гарантирует самоторможение или грузоподъёмность и не заменяет ACME. |
| UNC / UNF / UNEF и другие | Унифицированные дюймовые серии; отдельно — упорные, круглые, ACME и специальные резьбы. | UNC, UNF и UNEF — крупная, мелкая и особо мелкая серии. Это не NPT. Для других профилей проверяют собственный стандарт и назначение. |
Таблица помогает выбрать статью, но не разрешает взаимозамену деталей. Требования ГОСТ, ISO и ASME сверяют по конкретным документам: похожие названия не означают полного совпадения допусков и правил контроля.
Что означают параметры
| Параметр | Практический смысл | Важная тонкость |
|---|---|---|
| Номинальный размер | Размер, указанный в обозначении резьбы. | Дюймовая дробь трубной резьбы не равна её измеренному наружному диаметру в дюймах. Используют таблицу нужного стандарта. |
| Шаг и TPI | Шаг — осевое расстояние между соответствующими точками соседних профилей. TPI — число витков на дюйм. | Совпадение шага не подтверждает одинаковый профиль, диаметры или допуски. |
| Ход и заходы | Ход — осевое перемещение за один оборот; ход равен шагу, умноженному на число заходов. | Только у однозаходной резьбы ход равен шагу. У многозаходной нельзя подставлять ход вместо шага при подборе пары. |
| Форма и направление | Профиль, цилиндрическая/коническая форма, наружная/внутренняя резьба, правая/левая. | Диаметр конической резьбы зависит от положения вдоль оси. Нормативное сравнение требует заданной стандартом плоскости. |
| Допуски и класс | Допустимые отклонения параметров в конкретной системе. | Класс допуска не является классом прочности или допустимым давлением. Буквы и классы разных стандартов не переносят автоматически. |
Ошибки при подборе
| Ошибочный вывод | Что проверить вместо этого |
|---|---|
| «Закрутилось на несколько витков — подходит» | Полные обозначения, профиль, шаг, диаметры, допуски и предусмотренное сопряжение. Начальное свинчивание не подтверждает прочность или герметичность. |
| «Внутренняя цилиндрическая — значит G» | В системе ISO 7-1 есть цилиндрическая Rp. Идентифицируйте стандарт и ответную деталь. Смешанные пары допустимы только там, где это прямо предусмотрено проверенной документацией. |
| «Обе резьбы дюймовые — можно соединять» | Точное семейство, профиль, TPI, диаметры, форму и допуски. Дюймовые единицы не делают трубную и крепёжную резьбы взаимозаменяемыми. |
| «Герметик исправит неправильную пару» | Геометрию, повреждения и место уплотнения. Уплотняющий материал не исправляет несовместимость резьб. |
| «Обычная гайка заменяет калибр» | Предусмотренные методы контроля, тип и состояние калибра. Пробная ответная деталь не подтверждает все нормируемые параметры. |
На покрытой детали отдельно учитывают, в каком состоянии должны выполняться требования: до или после покрытия. Повреждённые заходные витки, заусенцы и загрязнение сначала оценивают, а не компенсируют большим усилием сборки. Момент затяжки нельзя назначать только по названию резьбы.
Что передать для заказа и приёмки
- Документ: чертёж с редакцией, стандарт и полное обозначение резьбы.
- Пара: наружная/внутренняя резьба, ответная деталь, длина сопряжения, направление и число заходов там, где это требуется.
- Изделие: материал, покрытие, количество, состояние ответственных поверхностей и допустимые замены.
- Условия работы: назначение, среда, температура, нагрузки и давление — если они относятся к узлу; предусмотренное место и средство уплотнения.
- Контроль: проверяемые параметры, методы, калибры, объём проверки, критерии приёмки и необходимые документы.
При работе по образцу сначала согласуют восстановленное обозначение и требования. Фотографии и несколько замеров не раскрывают все допуски. Режим сборки, допустимые нагрузки и испытательные параметры определяют для конкретного узла, а не по одной букве резьбы.
Вопросы и ответы
Что выбрать: метрическую или трубную резьбу?
Выбор задаётся конструкцией и назначением соединения. Для существующего узла определяют предусмотренную резьбу и ответную деталь; произвольная замена на похожий размер недопустима.
Можно определить резьбу только штангенциркулем?
Нет. Диаметр помогает сузить поиск, но нужны также шаг, профиль, форма, направление, стандарт и другие параметры. Идентификация и приёмочный контроль — разные задачи.
Почему трубный размер не совпадает с наружным диаметром?
Трубная дюймовая запись является обозначением размера. Наружный диаметр находят в таблице нужного стандарта; дюймовую дробь не переводят прямо в измеренный диаметр детали.
NPTF всегда собирают без уплотнителя?
Dryseal предусматривает особый контакт профилей, но результат зависит от соблюдения требований к паре и её состоянию. Совместимые смазки или уплотняющие материалы могут применяться, если это допускается для конкретного узла. F не обозначает внутреннюю резьбу.
Если винт Tr не опускается сам, можно считать его страховкой?
Нет. Самоторможение зависит от геометрии, трения и условий работы. Оно не заменяет предусмотренные конструкцией устройства безопасного удержания нагрузки.
Источники и границы обзора
Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.
Это навигатор по семействам. Размеры, допуски, длины сопряжения и правила приёмки берут из применимого стандарта и документации узла. Источники разных систем не объявляются взаимозаменяемыми.
- ISO 68-1:2023 — профили метрической резьбы M.
- ISO 965-1:2026 — система допусков метрической резьбы.
- ISO 228-1:2000 — цилиндрическая трубная резьба, уплотнение вне резьбы.
- ISO 7-1:1994 — соединения с герметизацией в резьбе; учитывать исправление Cor 1:2007.
- ASME B1.20.1 — трубные дюймовые резьбы, включая NPT.
- ASME B1.20.3 — требования Dryseal, включая NPTF.
- ISO 2901:2016 — профили метрической трапецеидальной резьбы.
- ASME B1.1:2024 — унифицированные дюймовые резьбы и серии UNC/UNF/UNEF.
- ISO 1502:1996 — калибры и контроль метрической M; не универсальное правило для всех резьб.
- Swagelok: руководство по идентификации резьб и присоединений — предварительное распознавание, не замена приёмочным допускам.
- Nook: термины винтовых передач — шаг, ход, число заходов.
- igus: винтовые передачи вертикальных осей — ограничения самоторможения.
