Коротко о главном
NPT и NPTF — разные требования к резьбе. Совпавшие номинальный размер и шаг не подтверждают одинаковую герметизацию и приёмку.
- Обе резьбы конические: конусность 1:16 по диаметру, угол исходного профиля 60°.
- NPT относится к ASME B1.20.1, NPTF — к системе Dryseal по ASME B1.20.3.
- У NPTF дополнительно важна геометрия вершин и впадин, а не только средний диаметр.
- Class 1 и Class 2 — не классы давления и не наружная/внутренняя резьба.
Как читать 1/2–14 NPT

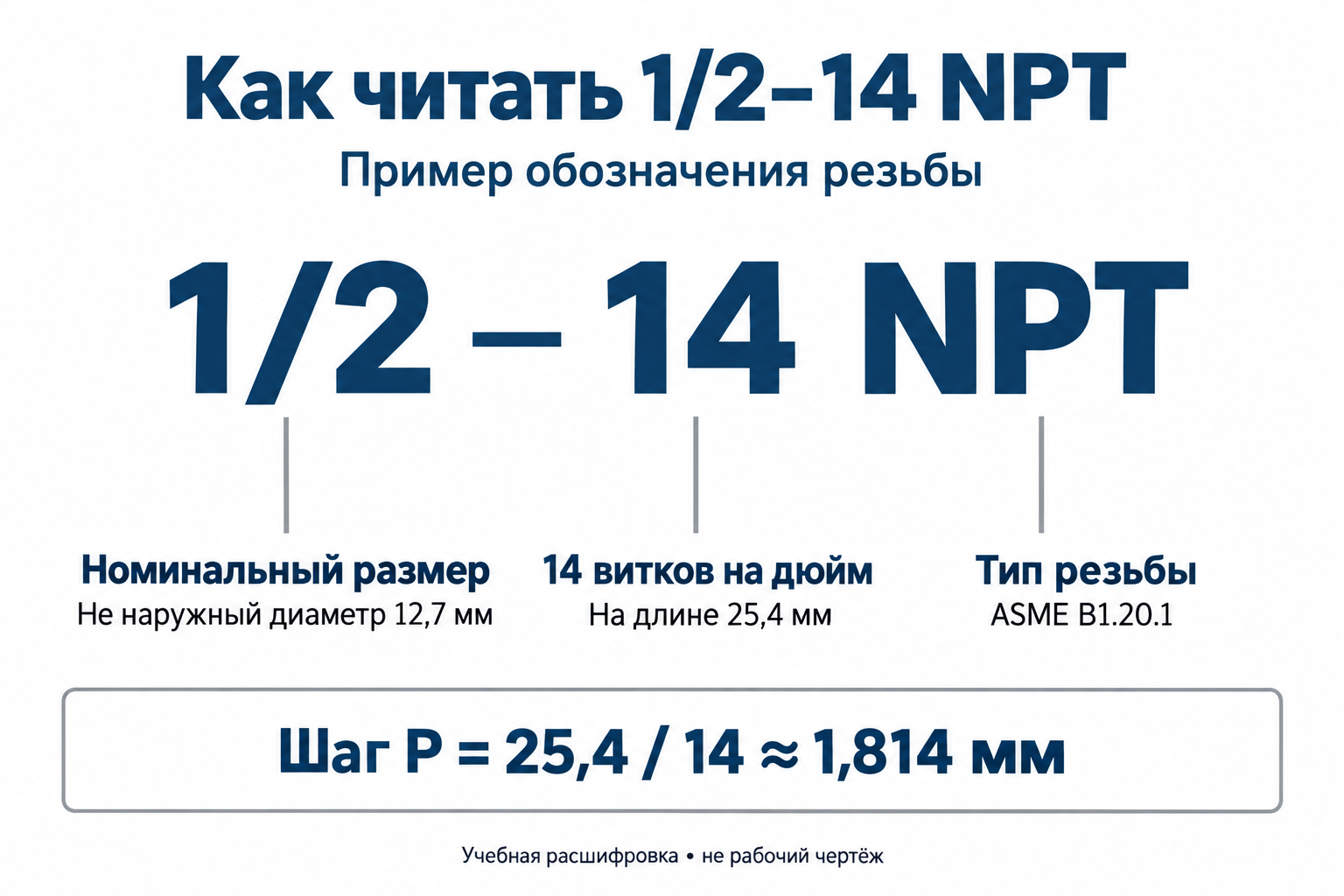

1/2–14 NPT
- 1/2 — номинальный трубный размер; это не наружный диаметр 12,7 мм.
- 14 — число витков на дюйм (TPI), то есть на осевой длине 25,4 мм.
- NPT — тип трубной конической резьбы общего назначения по ASME B1.20.1.
1/2–14 NPTF–2
- 1/2 — номинальный трубный размер.
- 14 — число витков на дюйм (TPI).
- NPTF — тип трубной конической резьбы Dryseal по ASME B1.20.3. Буква F не означает внутреннюю резьбу.
- 2 — Class 2: класс NPTF с дополнительной проверкой усечений вершин и впадин. Не класс давления.
В обоих примерах наружное или внутреннее исполнение указывают отдельно в документации детали. Полное обозначение, стандарт и требования контроля сохраняют при заказе.
В чём разница NPT и NPTF
| Признак | NPT | NPTF |
|---|---|---|
| Основной стандарт | ASME B1.20.1 — трубные резьбы общего назначения. | ASME B1.20.3 — Dryseal; контроль описан в ASME B1.20.5. |
| Вершины и впадины | Между ними могут оставаться зазоры, образующие путь утечки. | Усечения вершин и впадин ограничены так, чтобы обеспечить контакт при сборке и перекрыть этот путь. |
| Герметизация | Для герметичного соединения применяют подходящее уплотняющее средство по требованиям изделия. | Профиль рассчитан на Dryseal, но возможность сборки без герметика определяется соответствием резьб и условиями конкретного узла. |
| Приёмка | По B1.20.1; положительный результат одним средством контроля не отменяет остальные требования стандарта. | По заданному классу, с проверками, необходимыми для Dryseal. Одного совпадения шага недостаточно. |
Слово Dryseal не отменяет инструкцию изготовителя. Для конкретного изделия могут требоваться смазка или герметик с учётом материалов и условий эксплуатации. По одной надписи NPTF нельзя обещать герметичность сухого соединения.
Не смешивайте NPT с NPTF с расчётом автоматически получить Dryseal. Смешанная пара не приобретает свойства NPTF/NPTF только потому, что свинчивается; допустимость и герметизацию нужно подтвердить по документации узла.
Частые размеры и шаг
Таблица помогает распознать обозначение. Она не содержит диаметров в контрольных сечениях, длин и допусков, поэтому не заменяет данные для изготовления.
На телефоне таблица прокручивается внутри блока.
| Размер | TPI | P ≈, мм | Пример NPT |
|---|---|---|---|
| 1/8 | 27 | 0,941 | 1/8–27 NPT |
| 1/4 | 18 | 1,411 | 1/4–18 NPT |
| 3/8 | 18 | 1,411 | 3/8–18 NPT |
| 1/2 | 14 | 1,814 | 1/2–14 NPT |
| 3/4 | 14 | 1,814 | 3/4–14 NPT |
| 1 | 11,5 | 2,209 | 1–11.5 NPT |
P = 25,4 / TPI; здесь результат округлён до 0,001 мм. Исходные пары размера и TPI проверены по ASME B1.20.1 и B1.20.3. В примере 1–11.5 NPT точка сохранена как в англоязычной записи.
На конической резьбе диаметр зависит от места измерения. Значение с малого торца нельзя выдавать за диаметр в заданной стандартом контрольной плоскости.
NPTF Class 1 и Class 2: что проверять
Классы различаются требованиями к проверке усечений вершин и впадин. Class 1 не разрешает произвольную форму профиля: требуемую геометрию всё равно нужно обеспечить.
| Класс NPTF | Основной контроль | Вершины и впадины |
|---|---|---|
| Class 1 | Согласованное применение L1 и L2 для наружной резьбы; L1 и L3 — для внутренней. | Требуемые усечения обеспечиваются инструментом или иными средствами. |
| Class 2 | Те же проверки, что для Class 1. | Дополнительно требуется проверка усечений вершин и впадин установленными средствами или методами. |
Нельзя свести Class 1 к проверке только L1, а Class 2 назвать «повышенным рабочим давлением». Комплект калибров и оценку их показаний выбирают для заданного стандарта и класса; обозначения L1/L2/L3 не являются числом монтажных оборотов.
Не перепутать с R и G
У трубных резьб R и G угол профиля 55°, у NPT/NPTF — 60°. При этом отдельные номинальные размеры имеют одинаковый TPI: например, 1/2–14 NPT и R 1/2. Совпадение шага не устраняет различий профиля и размерной системы.
Не подбирайте ответную часть по одному диаметру, одной фотографии или нескольким удачным оборотам. Для перехода между системами применяют подходящее присоединение или переходник с явно указанными резьбами. Подробности R/Rc/Rp и цилиндрической G приведены отдельно.
Практика изготовления и сборки
- Уточните полное задание. NPT или NPTF, размер, TPI, наружная или внутренняя резьба, класс NPTF, стандарт, материал и покрытие.
- Сначала идентифицируйте. Диаметр в нескольких сечениях и резьбомер помогают определить систему, но не подтверждают все допуски.
- Проверьте инструмент и контроль. Не считайте резьбу NPTF только по результату обработки инструментом NPT. Приёмка должна подтвердить именно заданную геометрию и класс.
- Проверьте состояние детали. Заусенцы, замятые витки, загрязнения и покрытие влияют на сборку. Согласуйте стадию приёмки при наличии покрытия.
- Собирайте по инструкции изделия. Не задавайте универсальный момент, число оборотов или количество ленты для всех резьб одного размера.
- Подтвердите герметичность. После сборки выполните предусмотренную для узла проверку. Наличие маркировки не заменяет испытание.
Для повторной сборки проверяют состояние сопрягаемых поверхностей и требования изготовителя. Не обещайте прежнюю герметичность NPTF только потому, что детали уже соединялись раньше.
Что указать в заявке
Приложите чертёж с полным обозначением и стандартом, классом NPTF, рабочими длинами и требованиями контроля. Укажите наружное или внутреннее исполнение, материал, покрытие и количество. Для соединения дополнительно нужны ответная деталь, среда, давление, температура и требования к уплотнению.
Пример заявки с резьбой NPT
Прошу оценить возможность изготовления детали по приложенному чертежу с наружной резьбой 1/2–14 NPT по ASME B1.20.1.
Это учебный текст заявки. Размер, тип и исполнение замените данными своего чертежа; материал, покрытие, длины, контроль и количество укажите для своей детали. Стандарт относится к резьбе, а не задаёт конструкцию всей детали.
Отправить чертёж и требования для оценки изготовления. Подробнее — изготовление деталей и узлов по чертежам.
Вопросы и ответы
NPTF означает внутреннюю резьбу?
Нет. NPTF — обозначение типа Dryseal. Оно применяется к наружной и внутренней резьбе; исполнение задаётся отдельно.
Для NPTF герметик всегда запрещён?
Нет. Возможность сухой герметизации не является универсальным запретом смазки или герметика. Следуйте требованиям изготовителя конкретного изделия и условиям рабочей среды.
Можно ли проверить NPTF одним калибром NPT?
Такой результат не подтверждает все требования NPTF. Нужны контроль для соответствующего класса и проверка параметров, от которых зависит Dryseal.
Class 2 выдерживает вдвое большее давление?
Нет. Число класса не задаёт давление. Оно связано с требованиями контроля резьбы; допустимое давление определяют для всего изделия и условий эксплуатации.
R 1/2 и 1/2–14 NPT имеют одинаковый шаг. Они подходят?
Одинакового шага недостаточно. У них разные профили и размерные требования. Прямая замена требует подтверждения документацией, а не пробного свинчивания.
Источники и границы применения
Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.
- ASME B1.20.1–2013 (R2018) — трубные резьбы общего назначения, в том числе NPT.
- ASME B1.20.3–1976 (R2023) — Dryseal, профиль и классы NPTF.
- ASME B1.20.5–1991 (R2024) — контроль Dryseal.
- Vermont Gage: NPT / NPTF — назначение калибров и различия контроля Class 1 / Class 2.
- Swagelok: Thread and End Connection Identification Guide — определение резьб и присоединений.
- Walter: Technical compendium — Threading — таблицы NPT/NPTF, шаги и инструментальная обработка.
Проверено 12.10.2026. Таблица шагов и учебная расшифровка не заменяют полный стандарт и рабочий чертёж. Допуски, длины, режимы обработки, давление и момент затяжки конкретной детали здесь не назначаются.
