Коротко о главном
Tr — метрическая трапецеидальная резьба с симметричным профилем 30°. Её применяют прежде всего в винтовых механизмах для передачи движения; это не обозначение трубного уплотнения.
- Шаг P и ход Ph совпадают только у однозаходной резьбы.
- У многозаходной резьбы Ph = n × P, где n — число заходов.
- Диаметра и шага недостаточно: нужны ход, направление, допуски и требования рабочего чертежа.
- Самоторможение проверяют для конкретной пары и условий работы.

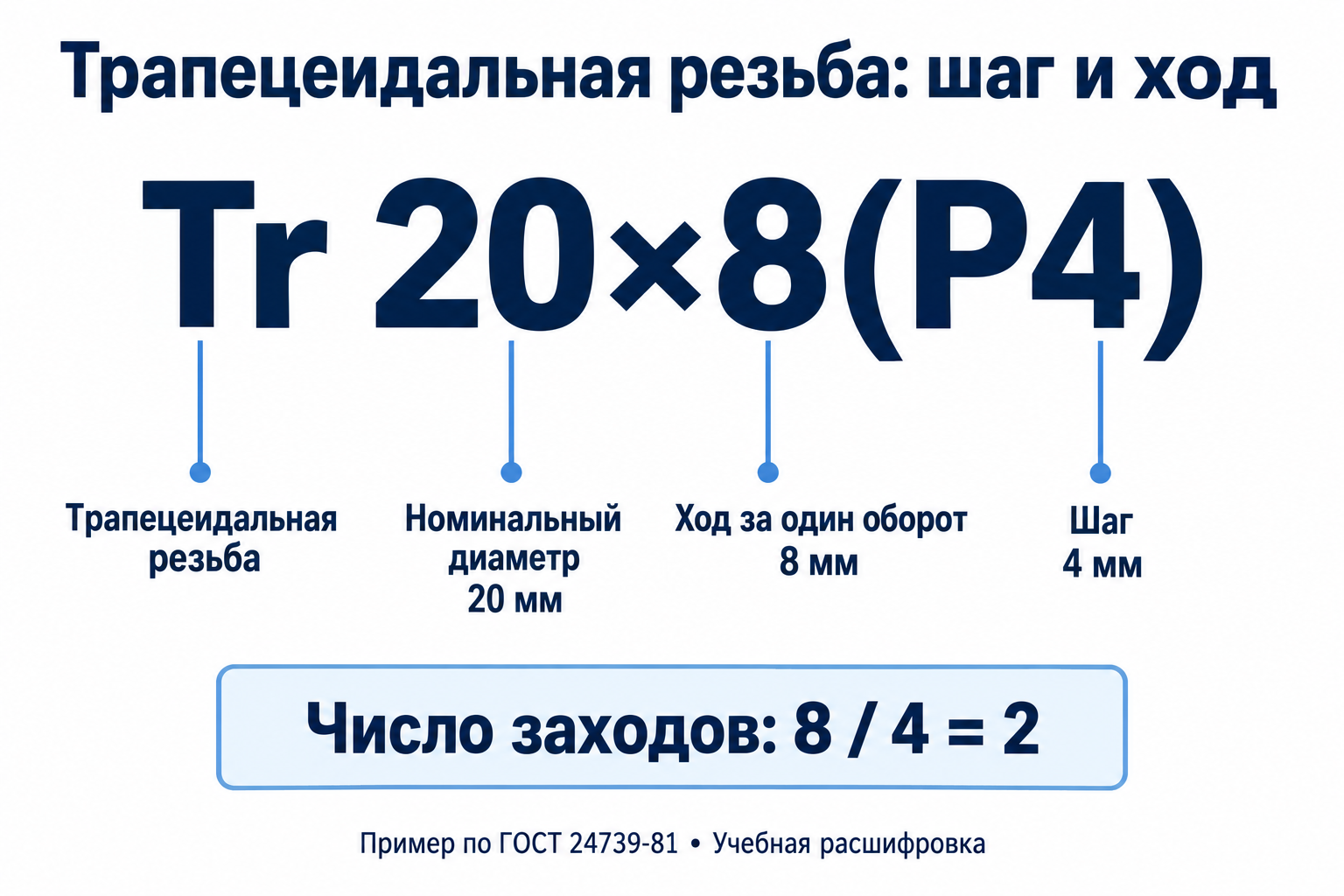

Как читать Tr20×8(P4)
Tr20×8(P4)–8e — пример наружной резьбы
- Tr — метрическая трапецеидальная резьба.
- 20 — номинальный диаметр 20 мм.
- 8 после знака × — ход 8 мм: осевое перемещение пары за один относительный оборот.
- P — обозначение шага в скобках.
- 4 после P — шаг 4 мм. Число заходов: 8 / 4 = 2.
- 8 после тире — степень точности среднего диаметра; это не ход резьбы.
- e — основное отклонение среднего диаметра наружной резьбы. Вместе 8e — обозначение поля допуска.
- Без LH — правая резьба. Для левой добавляют LH после обозначения размера, перед полем допуска.
Tr20×8(P4)–8H — пример внутренней резьбы
- Tr — метрическая трапецеидальная резьба.
- 20 — номинальный диаметр 20 мм.
- 8 после знака × — ход 8 мм.
- P — обозначение шага.
- 4 после P — шаг 4 мм; два захода: 8 / 4 = 2.
- 8 после тире — степень точности среднего диаметра.
- H — основное отклонение среднего диаметра внутренней резьбы. Вместе 8H — обозначение поля допуска.
- Без LH — правая резьба.
Оба обозначения приведены в ГОСТ 24739-81, §§5.1–5.3. Это примеры стандарта, а не универсально рекомендуемая посадка. Для приёмки сохраняют назначенное поле допуска и другие требования рабочего чертежа.
Шаг, ход и число заходов
Шаг — осевое расстояние между соответствующими точками соседних одноимённых боковых сторон профиля. Ход — осевое перемещение пары за один относительный оборот. Если винт закреплён по оси, а гайка удерживается от вращения, за оборот винта гайка проходит величину хода.
На телефоне таблица прокручивается внутри блока.
| Обозначение размера | P | Ph | Заходы | Направление |
|---|---|---|---|---|
| Tr20×4 | 4 | 4 | 1 | Правое |
| Tr20×8(P4) | 4 | 8 | 2 | Правое |
| Tr20×8(P4)LH | 4 | 8 | 2 | Левое |
Таблица не задаёт предельные диаметры, зазоры и длины. Одинаковый шаг не делает одно- и двухзаходные винты взаимозаменяемыми: ход и ответная гайка различаются.
Какой стандарт за что отвечает
| Документ | Что искать |
|---|---|
| ГОСТ 9484-81 | Основной профиль и профили наружной и внутренней резьбы. |
| ГОСТ 24738-81 | Номинальные диаметры и шаги однозаходной резьбы. |
| ГОСТ 24737-81 | Основные размеры однозаходной резьбы. |
| ГОСТ 9562-81 | Допуски однозаходной резьбы. |
| ГОСТ 24739-81 | Многозаходная резьба: диаметры, шаги, ходы, допуски и обозначения. |
Для ISO используют соответствующие документы серии ISO 2901–2904. Не переносите допуск из другой системы по одному совпавшему номиналу. Американская ACME с углом 29° — другой профиль; её нельзя назначать прямой заменой Tr с углом 30°.
Что полезно проверить на практике
| Проверка | Зачем |
|---|---|
| Система, шаг, ход и направление | Исключить ошибочный подбор ответной детали. Не полагаться только на внешний диаметр. |
| Профиль и диаметры | Подтвердить чертёж и допуски; одного замера штангенциркулем недостаточно для полной приёмки. |
| Люфт и перемещение | Согласовать допустимый осевой люфт и точность позиционирования механизма отдельно от обозначения резьбы. |
| Состояние и сборка | Убрать загрязнения, проверить заусенцы, соосность опор и состояние рабочих поверхностей; не дотягивать заедающую пару силой. |
При изготовлении многозаходной резьбы контролируют не только шаг, но и правильное взаимное положение заходов. Средства измерения, калибры и объём приёмки назначают по конкретному чертежу и стандарту. Пробное свинчивание с произвольной гайкой не заменяет контроль.
Самоторможение, смазка и нагрузка
Удержание нагрузки зависит от хода и угла подъёма, трения, материалов, смазки и условий эксплуатации. Нельзя обещать самоторможение любой детали с надписью Tr. Для вертикального механизма проверяют поведение при остановке и отключении привода; необходимые тормоз, фиксацию и защиту задаёт проект.
Смазку выбирают по документации пары: для металлической гайки и самосмазывающегося полимера требования могут различаться. При расчёте механизма учитывают нагрузку, скорость, нагрев, износ, длину и опоры винта. Универсальной грузоподъёмности, ресурса или момента для одного обозначения Tr нет.
Что передать для изготовления
Нужны чертёж, полное обозначение резьбы и стандарт, наружное или внутреннее исполнение, допуски, рабочая длина, направление, материал, покрытие и количество. Для винтовой пары дополнительно укажите ответную деталь, ход перемещения, нагрузку, скорость, условия смазки, допустимый люфт и точность. Возможность изготовления и контроль согласуют по этим данным.
Пример заявки
Прошу оценить возможность изготовления детали по приложенному чертежу с наружной резьбой Tr20×8(P4)–8e по ГОСТ 24739-81.
Это учебный текст заявки. Диаметр, ход, шаг, направление и поле допуска замените данными своего чертежа; рабочую длину, материал, покрытие, контроль и количество укажите для своей детали. Стандарт на резьбу не задаёт конструкцию всей детали.
Отправить чертёж и требования для оценки изготовления. Подробнее — изготовление деталей и узлов по чертежам.
Вопросы и ответы
В Tr20×8(P4) шаг равен 8 мм?
Нет: 8 мм — ход, 4 мм — шаг. Это двухзаходная резьба.
LH меняет шаг или число заходов?
Нет. LH указывает левое направление. Число заходов определяется отношением хода к шагу.
Можно заменить Tr на ACME?
По одному диаметру — нельзя. Отличаются профиль и размерные требования; нужна согласованная совместимая пара.
Любая трапецеидальная резьба удержит груз без тормоза?
Нет. Свойства конкретной пары проверяют расчётом и требованиями механизма. Самоторможение не следует принимать за самостоятельное страховочное устройство.
Подойдёт гайка, если она накручивается?
Свинчивание не подтверждает все допуски, люфт, износостойкость или допустимую нагрузку. Требования приёмки должны быть заданы заранее.
Источники и границы применения
Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.
- ГОСТ 9484-81 — профили.
- ГОСТ 24738-81 и ГОСТ 24737-81 — однозаходная резьба.
- ГОСТ 9562-81 — допуски.
- ГОСТ 24739-81 — многозаходная резьба, примеры §5.1–5.3.
- ISO 2902:2016 — сочетания диаметров и шагов и область применения.
- Nook Industries: термины винтовых передач — шаг, ход и отличие Tr от ACME.
- igus: винтовые механизмы вертикальных осей — нагрузка, трение и ограничения самоторможения.
Проверено 12.10.2026. Используйте актуальные тексты стандартов с изменениями. Учебные примеры не заменяют рабочий чертёж, расчёт и приёмку конкретной детали.
