Закрытие трубопровода и аппарата
Заглушки и днища трубопроводные
Заглушки и днища закрывают трубопровод, фланцевое соединение или аппарат. При заказе важны тип изделия, диаметр, толщина, материал, стандарт и условия работы.
- Склад в Москве
- Собственное производство
- Проверка специалистом
- Изготовление по чертежу
Коротко о задаче
Фланцевая заглушка, эллиптическое днище и плоская деталь решают разные задачи. Их нельзя выбирать только по слову «заглушка» без проверки соединения и давления.
Справочная информация помогает подготовить заявку, но финальные размеры, материал и пригодность изделия подтверждаются после проверки специалистом.
Что важно при выборе
Как выбрать
- Определить тип изделия: фланцевая заглушка, днище или плоская деталь.
- Указать диаметр, толщину, стандарт и материал.
- Для фланцевой заглушки проверить DN, PN, ряд и исполнение поверхности.
- Для днища указать форму, высоту и требования к кромке.
- Приложить чертёж или эскиз, если изделие нестандартное.
- Указать количество и требования к документам.
Что указать в заявке
- тип заглушки или днища
- диаметр, толщина, стандарт или чертёж
- материал и количество
- DN/PN и исполнение поверхности для фланцевого соединения
- условия рабочей среды и требования к контролю
- город отгрузки и сроки
Производство и нестандарт
Возможны фланцевые заглушки, плоские заготовки и нестандартные детали по чертежу. Материал, форма и допуски проверяются специалистом.
Для нестандартного изделия лучше приложить чертёж, эскиз, фото образца или спецификацию. Размеры сверяются по стандарту или чертежу.
Подробный инженерный разбор
Заглушка и днище похожи по функции закрытия, но это разные изделия. Фланцевая заглушка закрывает разъёмное соединение, эллиптическая заглушка или днище работает как приварная часть аппарата или трубопровода, а поворотная заглушка применяется в узлах переключения.
Заглушки, днища и фланцевые заглушки

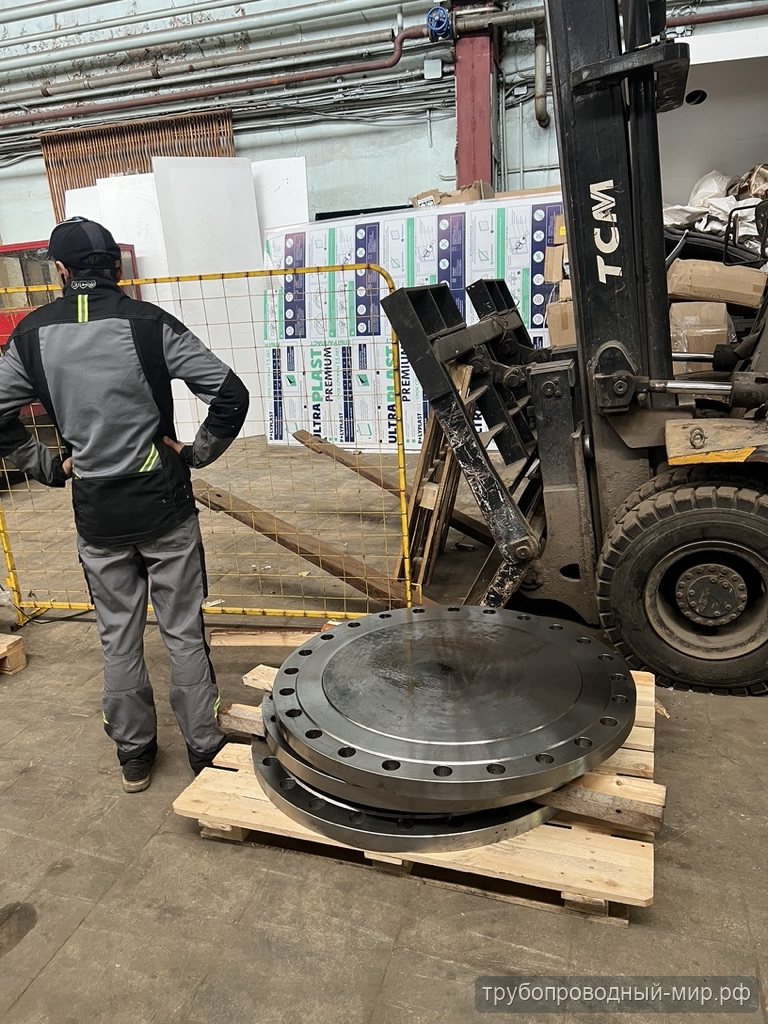

Фланцевая заглушка ставится вместо ответного фланца и работает в паре с прокладкой и крепежом. Её подбирают по DN, PN, ряду, исполнению поверхности и стандарту. Приварная заглушка или днище закрывает трубу или аппарат и требует проверки диаметра, толщины, формы и материала.

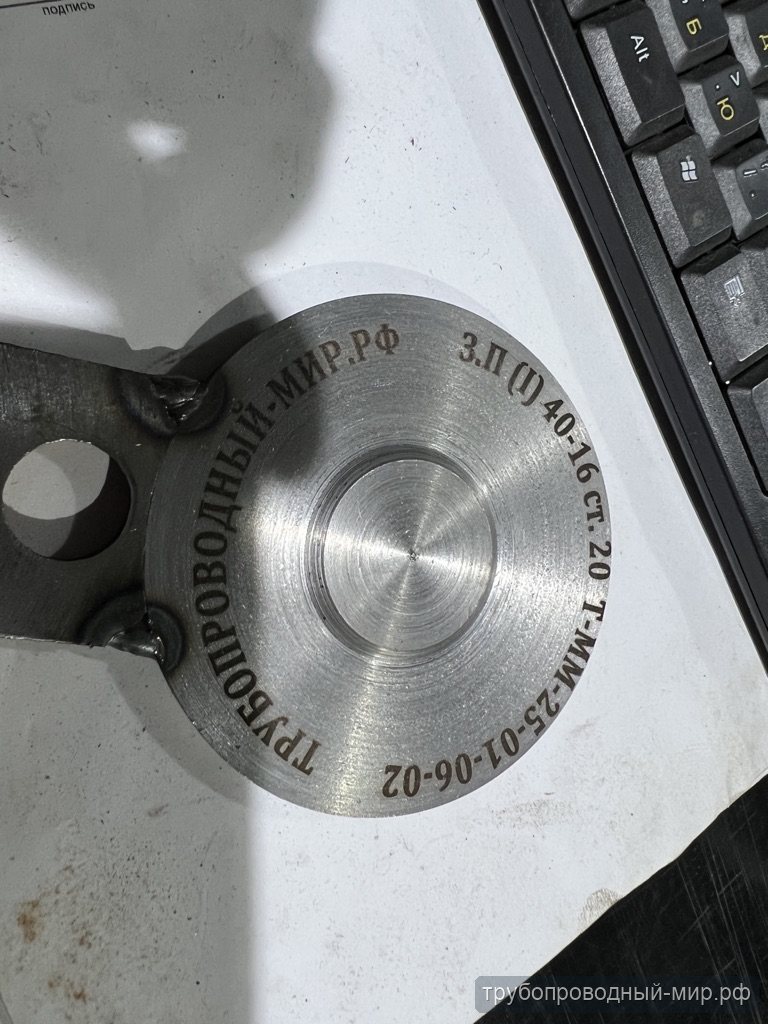

Поворотная заглушка используется там, где нужно временно или технологически перекрывать поток. Для такой детали особенно важны габариты, отверстия, ручка, положение в узле и требования к прокладкам.
ГОСТ 17379, ГОСТ 6533, ГОСТ 34785 и ГОСТ 33259

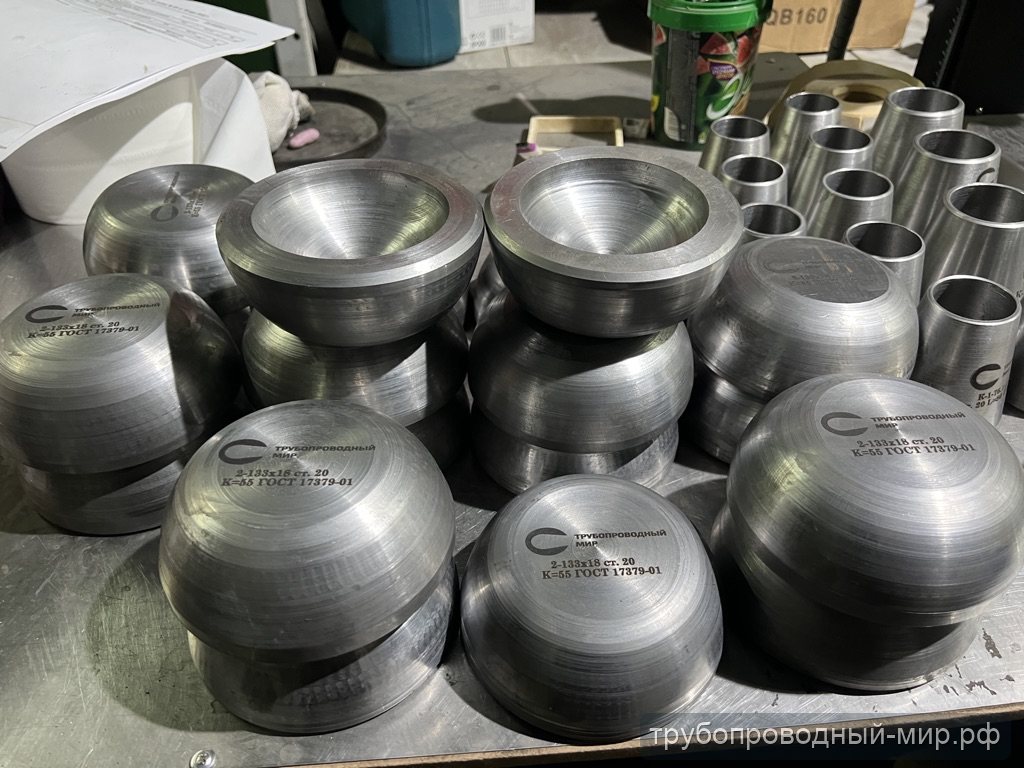

Для эллиптических приварных заглушек часто встречается ГОСТ 17379. Для днищ аппаратов и сосудов используют ГОСТ 6533 и другие нормативные документы. Фланцевые заглушки связаны с ГОСТ 33259, потому что должны совпадать с ответным фланцем.
ГОСТ 34785 встречается в современных обозначениях трубопроводных деталей. При заказе важно понимать, о каком типе изделия идёт речь: фланцевая заглушка, приварная заглушка, днище или поворотная заглушка.
- для фланцевой заглушки нужны DN, PN, ряд и поверхность
- для приварной заглушки важны D, S и форма
- для днища важны стандарт, высота и требования к аппарату
- для поворотной заглушки нужен чертёж узла
Обозначения DN, PN, D, S, H и поверхность
Фланцевая заглушка описывается через параметры фланцевого соединения: DN, PN, ряд, поверхность, отверстия, материал и толщину. Приварная заглушка чаще задаётся через наружный диаметр, толщину стенки, высоту или форму.
Для днищ дополнительно важны высота, радиусы, кромки, требования к сварке и контролю. Если изделие связано с аппаратом, нужно учитывать проектные требования, а не только похожий размер.
Как выбрать заглушку или днище
Сначала определяют тип закрытия: разъёмное фланцевое или приварное. Затем сверяют стандарт, размеры, материал, давление, температуру и рабочую среду. Для фланцевой заглушки отдельно проверяют прокладку и крепёж.
Если речь о днище аппарата, лучше приложить чертёж или фрагмент проекта. Там могут быть требования к радиусам, кромкам, толщине, контролю и документам, которые нельзя восстановить по одному диаметру.
Материал, прокладка и крепёж
Материал заглушки выбирают по среде, давлению, температуре, коррозии и требованиям проекта. Для фланцевой заглушки материал крепежа и прокладки тоже имеет значение: узел должен работать как комплект.
Для приварных деталей важна свариваемость с трубой или аппаратом. Если материал существующей линии неизвестен, лучше приложить документы или маркировку, а не подбирать «по виду».
Частые ошибки при заказе
Часто путают фланцевую заглушку и приварную заглушку, а также называют днищем любую закрывающую деталь. Из-за этого заявка может уйти не в тот стандарт и привести к неверной геометрии.
Ещё одна ошибка - не указать поверхность фланцевой заглушки и прокладку. Для приварных заглушек часто забывают толщину, высоту, подготовку к сварке и требования к контролю.
Нестандартные заглушки и днища по чертежу

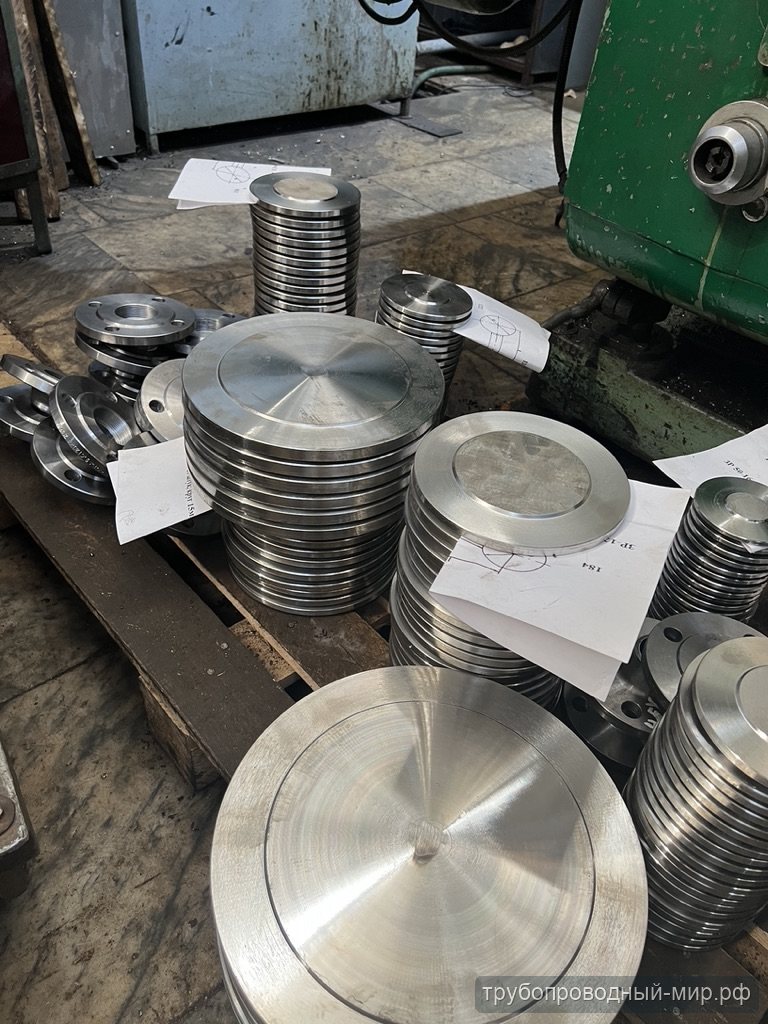

Нестандартные заглушки и днища рассматривают по чертежу, если требуется особая форма, отверстия, ручка, нестандартная толщина, материал или посадка в существующий узел. Возможность изготовления зависит от размеров, материала и партии.
Для поворотной заглушки особенно полезен чертёж всего узла: сама пластина, фланцы, прокладки, крепёж и рабочие положения должны быть совместимы.
Что указать в заявке
Для фланцевой заглушки укажите DN, PN, ряд, поверхность, стандарт, материал, количество и нужен ли комплект с прокладкой и крепежом. Для приварной заглушки или днища укажите D, S, H, форму, материал и требования к сварке.
Если стандарт неизвестен, приложите фото, эскиз и размеры. Для старого изделия полезны фото маркировки, ответного фланца и монтажного места.
- тип изделия: фланцевая, приварная, днище, поворотная
- стандарт или чертёж
- DN/PN или D/S/H
- материал и количество
- прокладка и крепёж для фланцевого узла
- требования к сварке, контролю и документам
Связанные темы
Заглушки связаны с фланцами, прокладками, материалами и изготовлением по чертежу. Если закрывается фланцевый узел, лучше проверять заглушку, прокладку и крепёж вместе.
Для нестандартных днищ и заглушек пригодится страница производства по чертежу: там перечислены данные, которые помогают быстро оценить возможность изготовления.
Практический контроль перед заказом заглушки или днища
Первый контрольный вопрос - изделие разъёмное или приварное. Фланцевая заглушка проверяется как часть фланцевого соединения: поверхность, прокладка, крепёж и ответный фланец. Приварная заглушка или днище проверяется по диаметру, толщине, форме и требованиям к сварке.
Если в заявке написано только «заглушка», специалисту придётся уточнять тип. Для ускорения лучше сразу написать: фланцевая, эллиптическая, приварная, поворотная или днище по чертежу. Если изделие нестандартное, приложите схему узла и отметьте рабочие положения.
Для аппаратов и сосудов нельзя ориентироваться только на похожий диаметр. Там могут быть требования к высоте, радиусам, кромкам, контролю и документам, которые нужно видеть до расчёта.
- тип закрытия: фланцевое или приварное
- DN/PN/поверхность или D/S/H
- прокладка и крепёж для фланцевой заглушки
- материал и требования к сварке
- чертёж узла для поворотных и нестандартных изделий
Как использовать материал при закупке
Для инженера и снабженца статья полезна как чек-лист перед отправкой запроса на заглушки и днища. Сначала фиксируют обязательные параметры, затем отделяют то, что можно подобрать из наличия, от того, что требует изготовления по чертежу, образцу или ТЗ. Такой порядок снижает риск, что заявка уйдёт в расчёт без ключевого размера или материала.
Если позиция входит в комплект объекта, лучше отправлять не одну строку, а связанный фрагмент спецификации. Тогда специалист видит соседние детали, условия работы, требования к документам и может подсказать, где нужна дополнительная проверка. Это особенно важно для нестандартных изделий, ремонта старых линий и замены деталей без полного проекта.
После чтения полезно перейти к соседним статьям библиотеки и форме заявки: так технические параметры не остаются в теории, а превращаются в понятный запрос с размерами, материалом, количеством и проверяемыми условиями работы.
- определить фланцевое или приварное исполнение
- уточнить стандарт и поверхность
- проверить прокладку и крепёж для фланцевой заглушки
- приложить чертёж для днища или поворотной заглушки
Нужно проверить изделие по чертежу или спецификации?
Отправьте параметры, фото или эскиз - специалист сверит исходные данные и подготовит расчёт после проверки.
Фото работ
Подобраны реальные опубликованные фото с производственного раздела. Они иллюстрируют типовые операции и детали, но не заменяют чертёж конкретного заказа.
Связанные материалы
FAQ
Чем заглушка отличается от днища?
Заглушка закрывает трубопровод или фланец, а днище чаще относится к приварной части аппарата или ёмкости. Конкретное изделие уточняют по стандарту и чертежу.
Какие данные нужны для фланцевой заглушки?
DN, PN, ряд, поверхность, стандарт, материал, количество, прокладка и крепёж при необходимости.
Какие данные нужны для приварной заглушки?
Диаметр, толщина, форма, высота, материал, стандарт или чертёж и требования к сварке.
Можно ли изготовить поворотную заглушку?
Такую задачу можно рассмотреть по чертежу узла, материалу, размерам и количеству.
Почему поверхность важна для фланцевой заглушки?
Она определяет контакт с прокладкой и ответным фланцем, поэтому влияет на герметичность узла.
Можно ли подобрать заглушку по фото?
Фото помогает понять тип изделия, но для расчёта нужны размеры, материал и стандарт или чертёж.
Какие стандарты встречаются?
Часто встречаются ГОСТ 17379, ГОСТ 6533, ГОСТ 34785 и ГОСТ 33259 для фланцевых решений.
