Коротко о главном
- Прокладку выбирают для конкретной пары фланцев и условий работы. Одних DN и PN недостаточно.
- Форма, исходная толщина, точная марка материала и нагрузка при сборке связаны между собой.
- Проверяйте давление и температуру вместе. Нельзя брать их предельные значения из разных строк каталога.
- Повреждения поверхностей, перекос и неправильную затяжку нельзя исправить одним выбором «лучшего материала».
Обзор посвящён прежде всего плоским прокладкам. Спирально-навитые, металлические и другие специальные конструкции требуют собственного подбора; их нельзя автоматически заменять вырезанным из листа кольцом.
Форма, размеры и место уплотнения
Сначала устанавливают стандарт и исполнение уплотнительных поверхностей обоих фланцев. Учитывают форму посадки, проход, наружный габарит и предусмотренное центрирование. Кольцо внутри крепёжной окружности и прокладка с отверстиями под крепёж — разные конструкции.
Рабочая зона прокладки должна контактировать с уплотнительными поверхностями обоих фланцев так, как предусмотрено конструкцией. Прокладка не должна произвольно выступать в поток. Её наружный диаметр не обязательно равен диаметру «зеркала»: правильность проверяют по комплекту размеров соединения.

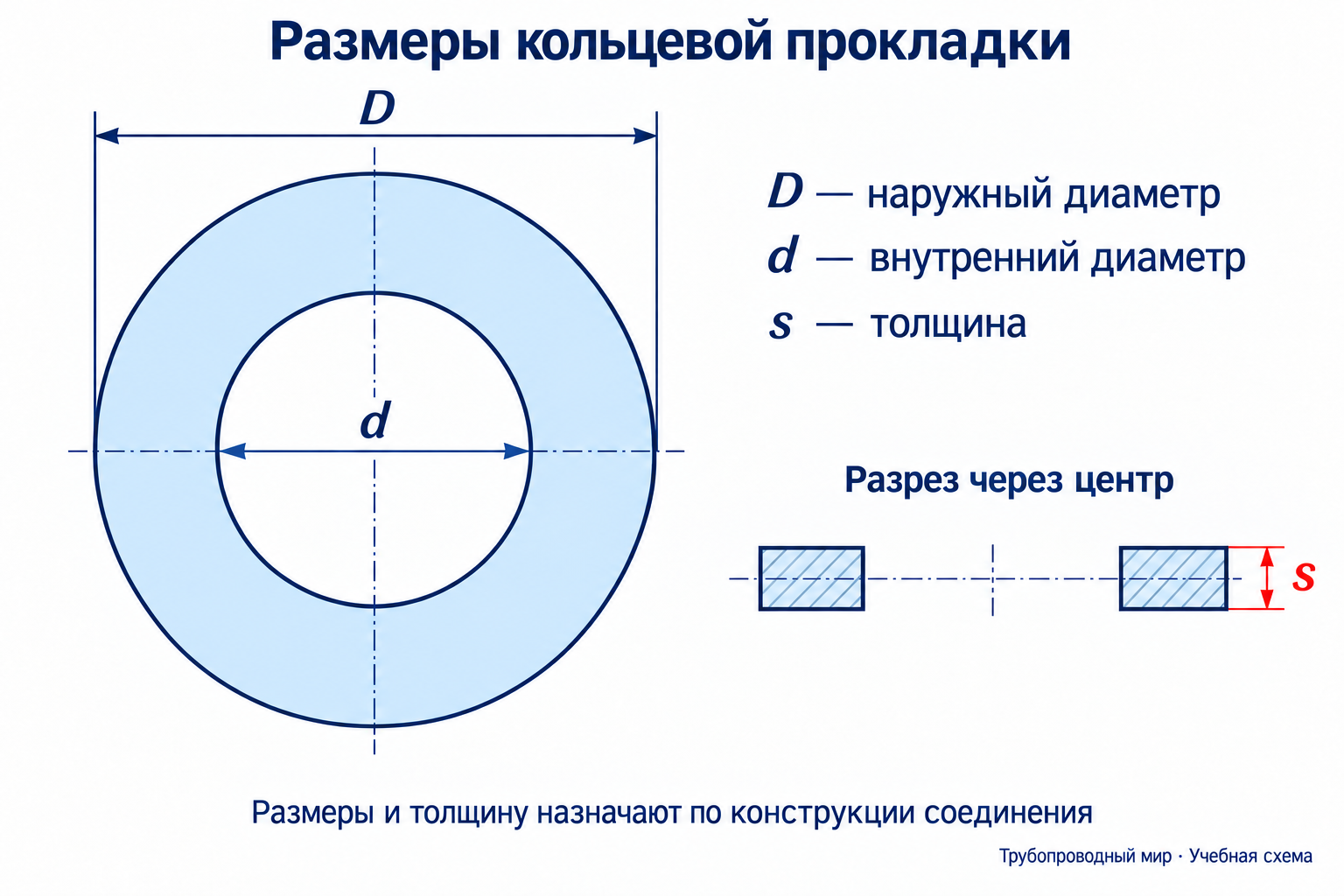

Для кольца нужны D, d и исходная толщина s. Если предусмотрены отверстия, выступы или иной контур, передают полный чертёж с допусками. Обозначения D/d/s здесь поясняют геометрию и не заменяют обозначений конкретного стандарта.
Что проверять по ГОСТ
ГОСТ 15180-86 устанавливает основные параметры и размеры плоских эластичных прокладок из перечисленных в нём материалов. Он не является универсальным стандартом всех графитовых, спирально-навитых и металлических прокладок.
ГОСТ 33259-2015 задаёт конструкции фланцев и уплотнительных поверхностей. Буква исполнения поверхности фланца и обозначение исполнения прокладки относятся к разным системам: совпадение буквы не доказывает совместимость.
| Документ | Что сверять | Чего он не заменяет |
|---|---|---|
| Стандарт или чертёж фланцев | Исполнение поверхностей, геометрию, размеры сопряжения и требования к поверхности. | Выбора конкретной марки уплотнительного материала. |
| Стандарт или чертёж прокладки | Конструкцию, полный комплект размеров, толщину и допустимые отклонения. | Проверки пригодности материала для среды и режима. |
| Документация материала и узла | Химическую совместимость, совместные ограничения давления и температуры, нагрузку и процедуру сборки. | Идентификации фактически поставленной прокладки. |
Статус ГОСТ 15180-86 и ГОСТ 33259-2015 проверен 13 октября 2026 года: оба действуют. При заказе используют применимую редакцию с изменениями и поправками; размерные таблицы в этом обзоре не воспроизводятся.
Как выбрать материал
Укажите среду и её концентрацию, давление и температуру при работе, пуске и остановке, требования к чистоте и сроку службы. Допустимый режим проверяют для конкретной марки прокладочного материала, а не только для вещества в его составе.
На телефоне таблица прокручивается внутри блока.
| Семейство | Что влияет на выбор | Типичная ошибка |
|---|---|---|
| PTFE (фторопласт-4) | Конкретная марка, наполнители или модификация, ползучесть и сохранение нагрузки при заданных условиях. | Считать любой PTFE стойким ко всем средам или автоматически заменять одной маркой другую. |
| Графитовые материалы | Состав, армирование, окислительные условия и допустимая нагрузка. | Считать графит пригодным при любой высокой температуре независимо от среды. |
| Эластомеры | Полимер и точная марка смеси, твёрдость, совместимость со средой и изменение свойств при эксплуатации. | Заказать просто «резину». Например, EPDM и NBR имеют разные ограничения и не заменяют друг друга по внешнему виду. |
| Волокнистые листовые материалы | Волокно, связующее, марка и подтверждённые условия применения. | Называть весь класс паронитом или считать весь паронит безасбестовым. |
Специальные допуски для питьевой воды, пищевых сред или кислорода проверяют для конкретного изделия и условий. Общее название материала и цвет такого допуска не подтверждают.
Если по условиям узла выбран паронит, перейдите в каталог паронитовых прокладок и листового паронита. Сверьте марку, исполнение и размеры конкретной позиции с заказом. Остатки прокладок и уплотнений показаны в общем складском разделе; наличие нужной позиции проверяйте отдельно.
Почему толще не значит надёжнее
Толщину выбирают с учётом конструкции, материала, состояния поверхностей и нагрузки при сборке. Ни самая толстая, ни самая тонкая прокладка не подходят для всех соединений.
Толщина до сборки и после обжатия различается; универсального процента сжатия для всех материалов нет. Со временем материал может деформироваться, а усилие обжатия — снижаться из-за ползучести и релаксации. Поэтому нельзя произвольно увеличивать толщину, складывать несколько прокладок или компенсировать ими недопустимый перекос и повреждения фланца.
Что передать для заказа
| Данные | Что указать |
|---|---|
| Соединение | Стандарт, DN/PN и исполнения поверхностей обоих фланцев; для нестандартного узла — чертёж. |
| Прокладка | Тип, стандарт или чертёж, D/d, исходная толщина, отверстия и другие элементы контура, допуски. |
| Материал | Точная марка, состав, армирование или оболочка, требования к чистоте и специальные подтверждения. |
| Условия | Среда и концентрация, давление и температура совместно, переходные режимы, циклы и требуемая герметичность. |
| Сборка и поставка | Предусмотренный крепёж и процедура сборки, количество, маркировка, документы, упаковка и условия хранения. |
Неизвестные данные отметьте в заявке — их нужно уточнить до заказа. Старая прокладка помогает определить форму, но после работы может быть деформирована: её замер не заменяет документацию узла.
Приёмка и монтаж: полезные проверки
- При приёмке: сверьте маркировку и документы с заказом, размеры и толщину, целостность кромок и поверхности. Храните материал по инструкции изготовителя, без загрязнения и повреждения.
- Перед разборкой: узел изолируют, снимают давление и подтверждают безопасное состояние по принятой процедуре. Ослабление крепежа не является способом проверить отсутствие давления.
- Перед сборкой: удаляют остатки старого уплотнения, проверяют поверхности и соосность. Крепёж не используют для устранения недопустимого перекоса трубопровода.
- При установке: применяют новую подходящую прокладку, правильно центрируют её. Обычную обжатую плоскую прокладку повторно не устанавливают. Восстановление специальных конструкций допускается только по документации изготовителя.
- При затяжке: выполняют установленную для узла последовательность и нагрузку. Момент зависит в том числе от состояния и смазки крепежа; универсальная таблица только по DN не годится.
Смазка резьбы крепежа и нанесение вещества на прокладку — разные действия. Не добавляйте на прокладку масло, герметик или противозадирную пасту без указания изготовителя. Повторная подтяжка, если предусмотрена, выполняется только в оговорённых условиях; течь не устраняют импровизированной подтяжкой горячего узла под давлением.
Вопросы и ответы
Достаточно назвать DN и PN?
Нет. Нужны стандарт и исполнения поверхностей фланцев, конструкция и размеры прокладки, материал и условия работы. У одинакового DN могут быть разные посадки.
Можно заменить материал на более термостойкий?
Только после проверки конкретного узла. Помимо температуры важны среда, давление, конструкция, необходимая нагрузка и свойства материала. Одного более высокого температурного предела для замены недостаточно.
Можно поставить две тонкие прокладки вместо одной?
Самовольная замена недопустима. Несколько слоёв изменяют работу уплотнения; применяют предусмотренную конструкцию и толщину.
Как узнать толщину после затяжки?
По данным материала и процедуре сборки конкретного узла. Нельзя вывести её из одного обозначения ГОСТ, DN или универсального процента обжатия.
Прокладка выглядит целой — можно использовать снова?
Для обычной плоской прокладки внешний вид не подтверждает сохранение свойств после обжатия. При разборке предусматривают новую; специальные восстановимые конструкции рассматривают отдельно по документации изготовителя.
Источники
ГОСТ определяют свою область применения. Руководства изготовителей и профильных ассоциаций помогают разобраться в выборе и монтаже, но не заменяют проектную документацию узла.
- ГОСТ 15180-86 — плоские эластичные прокладки. Официальная карточка Росстандарта.
- ГОСТ 33259-2015 — фланцы и уплотнительные поверхности. Официальная карточка Росстандарта.
- Garlock: Product Selection — исходные данные подбора, в том числе размеры контакта и крепёж нестандартного соединения.
- Garlock: выбор толщины прокладки — ограничения общего правила о тонких прокладках.
- Garlock: материалы уплотнений — различия эластомеров и других материалов.
- Flexitallic SIGMA — пример различий конкретных марок материалов на основе PTFE.
- KLINGER: волокнистый материал C-4400 — пример определённого состава, а не характеристика всех листовых материалов.
- FSA / ESA: Gasket Handbook — выбор и работа фланцевого уплотнения; главы 3–5.
