Содержание
Коротко о главном
- Полный выбор начинается с назначения, среды, температуры, нагрузок и конструкции соединения.
- Размер обычно задают наружным диаметром и толщиной стенки. DN — номинальное обозначение, а не результат измерения прохода.
- Сортамент и технические требования решают разные задачи. Одного размера и слова «ГОСТ» для заказа недостаточно.
- Бесшовное исполнение, толстая стенка или успешное заводское испытание сами по себе не определяют рабочее давление узла.
Здесь рассматриваются круглые стальные трубы для трубопроводов. Строительные профили и специальные котельные, магистральные, нержавеющие или нефтехимические трубы выбирают по документам для соответствующего применения.

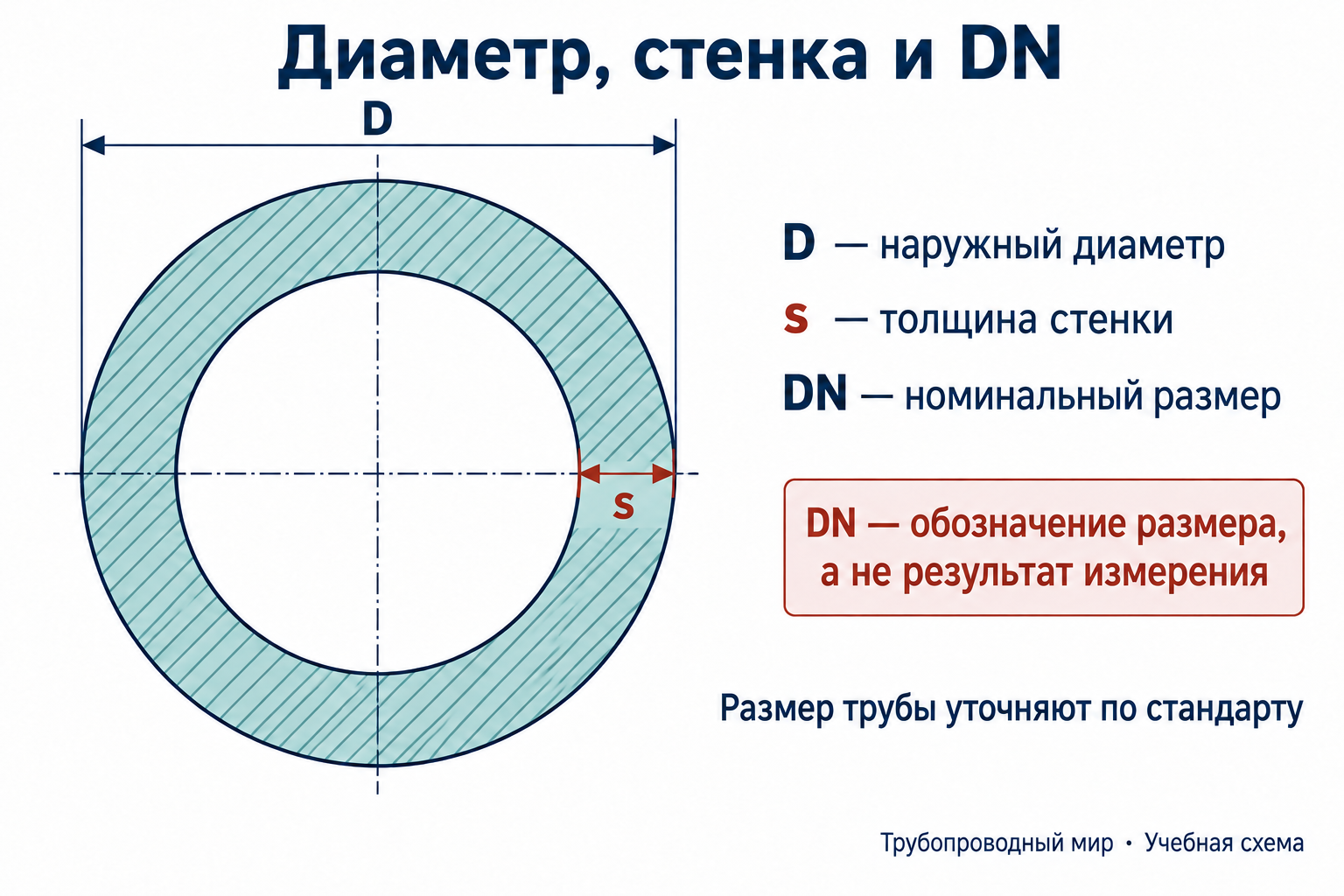

DN, наружный диаметр и стенка
В записи D × s указывают наружный диаметр и толщину стенки, обычно в миллиметрах. Это номинальные размеры: фактическая труба имеет предусмотренные допуски. Конкретный стандарт может допускать другие способы задания размера, поэтому форму заказа проверяют по нему.
DN — безразмерное обозначение номинального размера трубопроводного компонента. Его нельзя получать простым замером или автоматически приравнивать к D − 2s. Связь DN с присоединительными размерами определяется стандартом и конструкцией.
Для идеального круглого сечения без покрытия и с одинаковой стенкой внутренний диаметр геометрически равен D − 2s. Подстановка номинальных D и s даёт только номинальную оценку: она не гарантирует фактический минимальный проход с учётом допусков, овальности, покрытия и особенностей изготовления.
На телефоне таблицы прокручиваются внутри блока.
| Что указано | Что это означает | Что уточнить |
|---|---|---|
| D | Наружный диаметр. | Номинальное значение, единицу, допуск и способ измерения по применимому документу. |
| s | Толщина одной стенки. | Номинальное значение и допустимые отклонения; минимальная фактическая стенка не определяется одним номиналом. |
| Внутренний диаметр | Геометрический размер прохода. | Задан ли он отдельно, как контролируется и какие местные особенности важны для применения. |
| DN | Номинальное обозначение размера. | Стандарт и присоединительные размеры. Не писать «DN в мм» как результат измерения. |
| Длина | Отдельный параметр поставки. | Мерная, немерная или кратная длина, где это предусмотрено; отклонения, резка и количество отрезков. |
Определения DN: ГОСТ 28338-89 и ISO 6708:1995. Это не универсальная таблица соответствия DN любому диаметру.
Сортамент и технические требования
Сортамент описывает размерную часть продукции: размеры, длины и относящиеся к ним требования. Технические условия или технические требования определяют материал, состояние, свойства, контроль и приёмку в своей области. Иногда эти вопросы собраны в одном стандарте.
| Группа | Документы | Граница применения |
|---|---|---|
| Бесшовные горячедеформированные | ГОСТ 8732-2025 — сортамент; ГОСТ 8731-2025 — технические условия. | Размеры, группу поставки, сталь и дополнительные требования согласуют по применимому исполнению. Отсутствие шва не определяет рабочее давление. |
| Бесшовные холоднодеформированные | ГОСТ 8734-75 — сортамент; ГОСТ 8733-74 — технические требования. | ГОСТ 8733 охватывает также теплодеформированные трубы. Нужны марка, состояние поставки и предусмотренная группа требований. |
| Электросварные прямошовные в области ГОСТ 10705 | ГОСТ 10704-91 — сортамент; ГОСТ 10705-80 — технические условия. | Эта пара не распространяется автоматически на все сварные трубы, нержавеющие стали или спиральношовное исполнение. |
| Водогазопроводные — ВГП | ГОСТ 3262-75 содержит сортамент, технические требования и правила приёмки. | Различают условный проход, наружный диаметр, стенку, покрытие и исполнение концов. «Лёгкая», «обыкновенная», «усиленная» не заменяют назначения режима работы. |
Редакции проверены 13 октября 2026 года. В РФ с 1 марта 2026 года ГОСТ 8731-2025 и 8732-2025 заменили 8731-74 и 8732-78. Для новых редакций опубликованы поправки ИУС 6-2026. Остальные документы таблицы действуют с изменениями и поправками, указанными в официальных карточках ниже. Старую запись в документе поставки не переписывают автоматически: проверяют дату, договор и основание поставки.
Нефтехимические трубы по ГОСТ 550-2020 — отдельное применение. Нельзя выбрать их или другую специальную трубу только потому, что совпали наружный диаметр и стенка.
Что определяет пригодность трубы
Материал, состояние и назначение
Уточняют марку стали, документ на продукцию, состояние поставки и предусмотренную термообработку. Цвет, блеск или магнит не подтверждают марку и свойства. Для среды и температуры проверяют соответствующие проектные требования; одну и ту же марку нельзя считать гарантией одинаковых свойств любых заготовок.
Сварная или бесшовная
Сравнивают допустимость исполнения, материал, размеры с допусками, состояние и контроль. Правило «бесшовная всегда лучше» не заменяет выбора по задаче. Сварная труба также требует подходящего стандарта и подтверждённых характеристик; наличие шва нельзя игнорировать, если проект его ограничивает.
Давление и стенка
Допустимый режим определяется расчётом и применимыми требованиями к узлу. Учитываются материал, температура, геометрия с допусками, коррозионные условия, соединения и другие предусмотренные факторы. Заводское испытательное давление — условие проверки, а не разрешённое рабочее давление готового трубопровода. Универсального значения «эта стенка выдержит столько-то» без исходных условий нет.
Концы и соединение
До заказа согласуют, как труба соединяется: сваркой, резьбой, фланцевым или другим предусмотренным узлом. Торец, фаска, резьба, канавка и поверхность под уплотнение задаются выбранной конструкцией. Название трубы не гарантирует любую подготовку концов; универсальный угол фаски для всех соединений назначать нельзя.
Что указать в заказе
| Данные | Что уточнить |
|---|---|
| Назначение и условия | Среда, температура, расчётный режим, нагрузки и требования проекта; нужен ли специальный стандарт. |
| Документы и исполнение | Стандарт и редакция, сортамент и технические требования, способ изготовления, группа поставки там, где предусмотрена. |
| Размер | Наружный диаметр, стенка, единицы, требуемая точность; иной способ задания — только по соответствующему документу. |
| Материал и состояние | Марка, состояние поставки, покрытие, дополнительные свойства и допустимые согласованные замены. |
| Длина, концы, количество | Вид длины и отклонения, резка, подготовка концов, количество в штуках, метрах или массе; способ учёта количества. |
| Контроль и документы | Дополнительные проверки, объём контроля, документ партии, маркировка и прослеживаемость, упаковка и защита поверхности. |
Это перечень вопросов для заказа, а не единая нормативная маркировка всех труб. Например, состав заказа горячедеформированной трубы приведён в п. 5.6 ГОСТ 8731-2025; у другой продукции свои правила.
Круглые электросварные трубы можно выбрать в каталоге электросварных труб. Остатки труб разных видов смотрите в разделе «Наличие труб».
Для подбора по спецификации отправьте заявку: укажите стандарт, размеры, марку стали, длину и количество. Требования к контролю и документам приложите к заявке.
Приёмка и полезные тонкости
- Сопоставьте заказ и документ партии. Проверьте обозначение продукции, размер, материал, состояние, идентификацию и предусмотренные результаты контроля. Общий сертификат предприятия не заменяет сведения о конкретной поставке.
- Свяжите документы с трубами. Сверьте маркировку и бирки, количество, размеры и состояние поверхности. После резки сохраняйте связь отрезков с исходной партией — это помогает избежать смешения материалов.
- Осмотрите концы и рабочие поверхности. Заусенцы, вмятины, повреждения резьбы или покрытия оценивайте по требованиям к трубе и присоединению. Не исправляйте неизвестную геометрию дополнительным усилием сборки.
- Проверьте именно предусмотренный контроль. Наличие документа не означает, что каждая труба проходила любой возможный вид испытаний. Объём зависит от стандарта, группы поставки и заказа.
- Разберите расхождение до применения. Не смешивайте спорную позицию с подтверждённой поставкой; согласуйте идентификацию и дальнейшие действия.
Теоретическая масса по сортаменту и фактически взвешенная масса могут различаться. Единицу заказа, способ расчёта и приёмки количества лучше согласовать заранее. Аналогично «труба с резьбой» без стандарта резьбы и исполнения концов оставляет важную неопределённость.
В ГОСТ 8731-2025 предусмотрен документ приёмочного контроля 3.1 или 3.2 по ГОСТ 31458. Это требование нельзя автоматически переносить на все трубы: вид документа и его состав сверяют по применимой продукции и заказу.
Вопросы и ответы
Достаточно заказать трубу по DN?
Обычно нет: нужны применимый стандарт, конкретные размеры и стенка, материал, исполнение и условия поставки. DN помогает обозначить номинальный размер, но не описывает трубу полностью.
Можно вместо сварной взять любую бесшовную?
Нет. Проверяют проект, стандарт, материал, размеры, свойства, состояние и контроль. Другой способ изготовления сам по себе не подтверждает допустимость замены.
ГОСТ 8732 задаёт марку стали и все испытания?
Это стандарт сортамента. Для соответствующей горячедеформированной продукции технические условия задаёт ГОСТ 8731-2025; заказ включает предусмотренные им параметры и согласованные требования.
Испытана давлением — значит при нём можно работать?
Нет. Испытательный режим и допустимый рабочий режим имеют разные назначения. Рабочие условия назначают по проекту и применимым расчётным требованиям.
Если в старом сертификате указан ГОСТ 8732-78, труба негодная?
Одна старая ссылка такого вывода не даёт. Проверяют дату изготовления и документа, договор, основание поставки и требования конкретного применения. Обозначение в документе нельзя самовольно менять на новую редакцию.
Источники
Ссылки ISO, ASME и DIN открывают справочные карточки нашей библиотеки. Полные тексты этих стандартов на сайте не размещены.
Официальные карточки подтверждают статус и изменения документов. Размерные ряды, допуски, режимы испытаний и гарантированные давления в этом обзоре не воспроизводятся; для заказа нужны применимые полные документы.
- ГОСТ 8731-2025 — технические условия; раздел 5 — заказ, раздел 8 — приёмка.
- ГОСТ 8732-2025 — сортамент горячедеформированных труб.
- ГОСТ 8733-74 и ГОСТ 8734-75 — технические требования и сортамент соответствующих бесшовных труб.
- ГОСТ 10704-91 и ГОСТ 10705-80 — сортамент и технические условия прямошовных электросварных труб в их области.
- ГОСТ 3262-75 — водогазопроводные трубы.
- ТМК: технические каталоги продукции — примеры различных назначений и комплектования требований; старые редакции в каталогах сверяют с официальным статусом.
- Swagelok: Tubing Data — связь материала, состояния, размера и присоединения на примере инструментальных трубок; численные данные не переносятся на произвольные трубы ГОСТ.
