Коротко о главном
- Укажите полное исполнение прибора и его присоединения. Записи «М20×1,5» недостаточно для выбора узла.
- Сверьте не только резьбу, но и форму и положение уплотнительных поверхностей.
- Если применяется защитная гильза, проверяют обе пары: бобышка — гильза и гильза — датчик.
- Сторону установки, материал и комплектность задают по чертежу и документации конкретного узла.
Здесь рассматриваются приборные приварные бобышки: установочные детали трубопровода или оборудования для присоединения измерительного устройства либо его защитной гильзы. Памятка помогает согласовать заказ; она не назначает конструкцию врезки, сварной шов или допустимые режимы.
Бобышка и гильза выполняют разные задачи

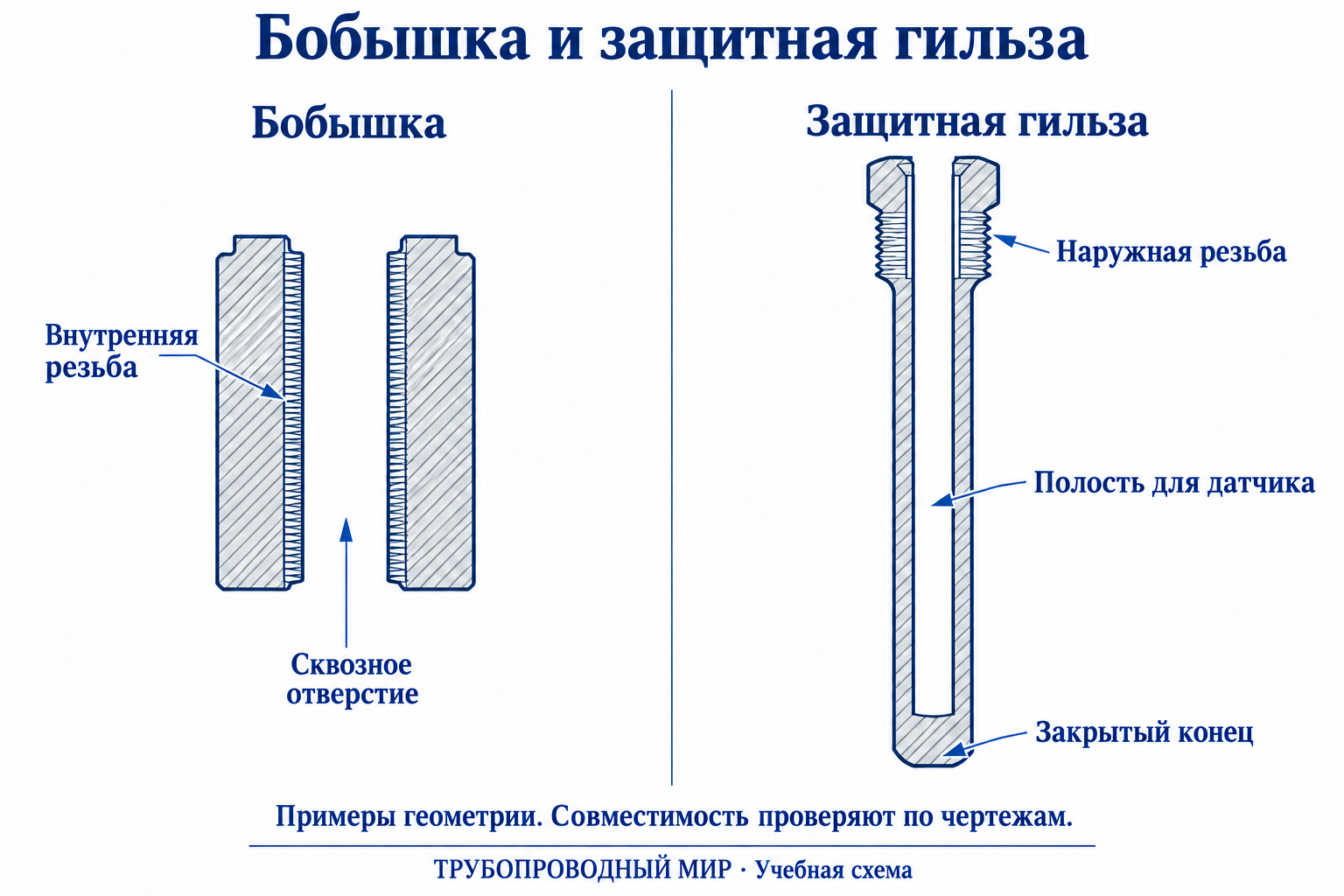

Слева — бобышка: короткая деталь с внутренней резьбой и сквозным отверстием. Справа — защитная гильза: наружная присоединительная резьба, внутренняя полость для датчика и закрытый конец. Это разные детали.
У показанной бобышки отверстие сквозное: сама она не создаёт закрытую защитную полость для датчика. У гильзы полость закрыта со стороны погружного конца; её стенка отделяет датчик от среды. Геометрию, материал и пригодность гильзы для условий процесса проверяют отдельно.
Не заказывайте муфту, штуцер или бобышку как взаимозаменяемые детали по одному внешнему виду. Название без чертежа не определяет посадочное место, способ закрепления и уплотнение. При замене датчика следуйте инструкции узла. Наличие бобышки не означает, что датчик можно снять под давлением.
Проверьте обе стороны присоединения
| Участок | Что сверить | Что не подтверждает совместимость |
|---|---|---|
| Прибор или гильза — бобышка | Тип и размер резьбы, шаг, допуски, доступное зацепление, форму и положение уплотнительных поверхностей, предусмотренное кольцо или прокладку. | Возможность навинтить деталь на несколько оборотов. |
| Бобышка — стенка трубопровода или оборудования | Установочную геометрию, положение, материал обеих частей и толщину стенки как исходные данные для согласования по проекту. | Совпадение наружного диаметра с похожей деталью. |
| Гильза — датчик, если гильза предусмотрена | Исполнение и размеры монтажной части датчика, полости гильзы, длины и способ фиксации по документации изготовителя. | Совпадение только присоединительной резьбы гильзы и бобышки. |
Полезный приём: приложите к заявке чертежи обеих ответных частей и отметьте на них место уплотнения. Если предусмотрена гильза, укажите её полное исполнение и приложите чертёж. Это точнее, чем фотография с надписью «сделать такую же».
Одна резьба — разные уплотнения
В документации ОВЕН для рассматриваемых исполнений Б.П.1/Б.У.1 уплотнение расположено на верхнем торце, а для Б.П.2/Б.У.2 с подвижным штуцером — на внутреннем нижнем пороге. Это примеры конкретной линейки изготовителя, а не правило для всех бобышек. Переставить прокладку в другое место по внешнему сходству нельзя.
Ещё один пример — руководство ЭЛЕМЕР МТИ-100/М1, приложение В, таблица В.1: комплект Т8 с бобышкой М20×1,5 и прокладкой указан для присоединения прибора ОМ20; комплект Т12 с манометрической бобышкой М20×1,5 и кольцом — для присоединения М20. Резьба в обоих случаях обозначена одинаково, но ответные исполнения различаются.
Эти обозначения приведены для объяснения различия, а не как универсальные аналоги. Уплотнение выбирают по документации конкретного соединения с учётом среды и режима. Произвольная лента на резьбе не заменяет предусмотренные уплотнительные поверхности и кольцо или прокладку.
Что передать в заказ
| Данные | Что записать |
|---|---|
| Обозначение | Изделие и исполнение по применимой документации либо номер чертежа с редакцией. Для прибора — модель и полный код присоединения. |
| Геометрия узла | Ответные чертежи, резьбу, место уплотнения, установочные размеры. При гильзе — её полное исполнение и согласованную монтажную часть датчика. |
| Материал и условия | Требуемую марку материала; среду, давление, температуру и существенные особенности работы как исходные данные для проверки пригодности. |
| Комплектность | Количество бобышек; отдельно — предусмотренные уплотнения, пробки, гильзы и другие принадлежности. Уточнить, что входит в каждую позицию. |
| Приёмка | Требуемые документы и согласованные критерии контроля. Неизвестные параметры выделить вопросами до изготовления или поставки. |
Указанные в заявке давление и температуру проверяют для всего узла: они не подтверждают допустимые режимы выбранной детали. Для погружной гильзы дополнительно важны монтажная длина и условия потока по проекту; универсальную глубину погружения эта памятка не задаёт.
Если в задании указан ОСТ 26.260.460-99, отдельно подтвердите требуемую редакцию, изменения и применимость к узлу. В этой статье его актуальный статус не установлен; размеры и допустимые режимы из него не назначаются.
Выбрать позицию можно в каталоге бобышек. Исполнение, резьбу и место уплотнения сверяйте с документацией прибора и ответных деталей. Проверить остатки бобышек можно в складском разделе. Для согласования приложите чертежи к заявке.
Типичные расхождения
| Ситуация | Что уточнить |
|---|---|
| «У прибора М20×1,5 — берём любую такую бобышку» | Полное ответное исполнение, место и вид уплотнения, размеры сопряжения. |
| Вместо гильзы предложена бобышка | Нужна ли защитная полость для датчика и какая гильза предусмотрена документацией. |
| Указана одна длина без пояснения | Длина какой детали и между какими точками: бобышки, гильзы или монтажной части датчика. |
| Комплект «как на фото» | Позиционную спецификацию и чертёж. Фотография не подтверждает материал, резьбу или наличие нужного уплотнения. |
Вопросы и ответы
Достаточно указать резьбу прибора?
Нет. Нужны полное исполнение присоединения, геометрия сопряжения и предусмотренное уплотнение. Одинаковая резьба встречается у разных ответных исполнений.
Бобышка заменяет защитную гильзу?
Нет. Показанная бобышка служит установочной деталью со сквозным отверстием. Гильза создаёт закрытую со стороны среды полость для датчика; её необходимость определяют по документации узла.
Прокладка всегда лежит на верхнем торце?
Нет. Есть исполнения с другим местом уплотнения, например с внутренним порогом. Следуйте чертежам выбранных ответных деталей.
Гильза или прокладка обязательно входят в поставку?
Комплектность зависит от конкретного изделия и заказа. Подтвердите её отдельными позициями; наличие детали на иллюстрации не означает её включения.
Можно изготовить по фотографии?
Фотография помогает опознать вариант, но не задаёт размеры, допуски, материал и уплотнение. Для согласования нужен проверенный чертёж или полное обозначение изделия.
Источники
Первичная документация изготовителей подтверждает приведённые примеры. Численные размеры и режимы этих изделий на другие конструкции не переносились.
- ОВЕН: приборные бобышки — назначение рассматриваемых исполнений.
- ОВЕН: «Бобышки для герметизации» — страницы 6–7, рисунки 1–3: разные места уплотнения.
- ЭЛЕМЕР: руководство МТИ-100/М1 — приложение В, таблица В.1, страница 43: комплекты и ответные присоединения.
- JUMO: Data Sheet 902442 — страница 7, тип 902442/67: пример сквозной приварной бобышки.
- JUMO: Data Sheet 902440 — страница 5, тип 902440/43: пример защитной гильзы с закрытым концом.
- WIKA: руководство по защитным гильзам — документ 11405821.13, разделы 2–6: назначение, присоединение и условия применения.
