Коротко о главном
- Совпадение диаметра и шага резьбы ещё не подтверждает пригодность гайки к болту или шпильке.
- Длину проверяют по геометрии всего соединения, исполнению крепежа и правилам его обозначения.
- «Один комплект» нужно расшифровать: на одно крепёжное место или на весь стык, с каким составом и количеством.
- Шайбы, материал, покрытие и замены назначают по документации узла; универсального набора для любого фланца нет.
Начните со сборочного чертежа или согласованной спецификации. DN и PN сами по себе не задают полный комплект крепежа. Эта памятка помогает подготовить и сверить заказ; расчёт прочности и назначение затяжки выполняют для конкретного соединения.
Сначала расшифруйте комплект
| Компонент | Что уточнить | Практическая проверка |
|---|---|---|
| Болт либо шпилька | Стандарт или чертёж, исполнение, резьбу, длину и резьбовые участки, материал и механические свойства, покрытие. | Использован именно предусмотренный вид крепежа; замена болта шпилькой согласована, если требуется. |
| Гайки | Исполнение, резьбу, высоту и требования к свойствам, материалу и покрытию; количество на каждое крепёжное место. | Гайка соответствует выбранному крепежу и условиям работы, а не просто навинчивается. |
| Шайбы, если предусмотрены | Тип, размеры, материал, требуемую твёрдость или другие свойства и количество. | Добавление или замена шайбы меняет опорную поверхность и размерную цепь; это не произвольный способ убрать лишнюю длину. |
| Количество | Число соединений, крепёжных мест в каждом и единиц каждого компонента. | Разделены комплект на стык, отдельное крепёжное место и запас, если он заказан. |
Пример подсчёта: для одного стыка по документации нужны 8 шпилек и по 2 гайки на каждую — всего 8 шпилек и 16 гаек. Шайбы учитывают отдельной строкой, когда они предусмотрены. Число 8 здесь условное, оно не привязано к DN или PN.
Проверьте крепёжную пару
Сверяют обозначение и шаг резьбы, применимые допуски, исполнение и механические свойства обеих деталей. Для условий узла проверяют материал, температуру, среду, покрытие и предусмотренную смазку. Даже если гайка свободно навинчивается, остальные требования нужно проверить.
Не сопоставляйте классы болта и гайки по одинаковым цифрам и не назначайте замену по принципу «прочнее — значит подходит». Используйте сочетание, предусмотренное применимым стандартом и проектом. При замене покрытия или смазки пересмотрите условия затяжки: трение меняется, поэтому тот же момент может дать другое усилие стяжки.
Не переносите требования крепежа общего назначения на горячий, холодный или иной специальный фланцевый узел без проверки области применения. Температуры в названии стандарта не означают, что любая марка материала подходит во всём указанном диапазоне.
Не путайте заказную длину и габарит

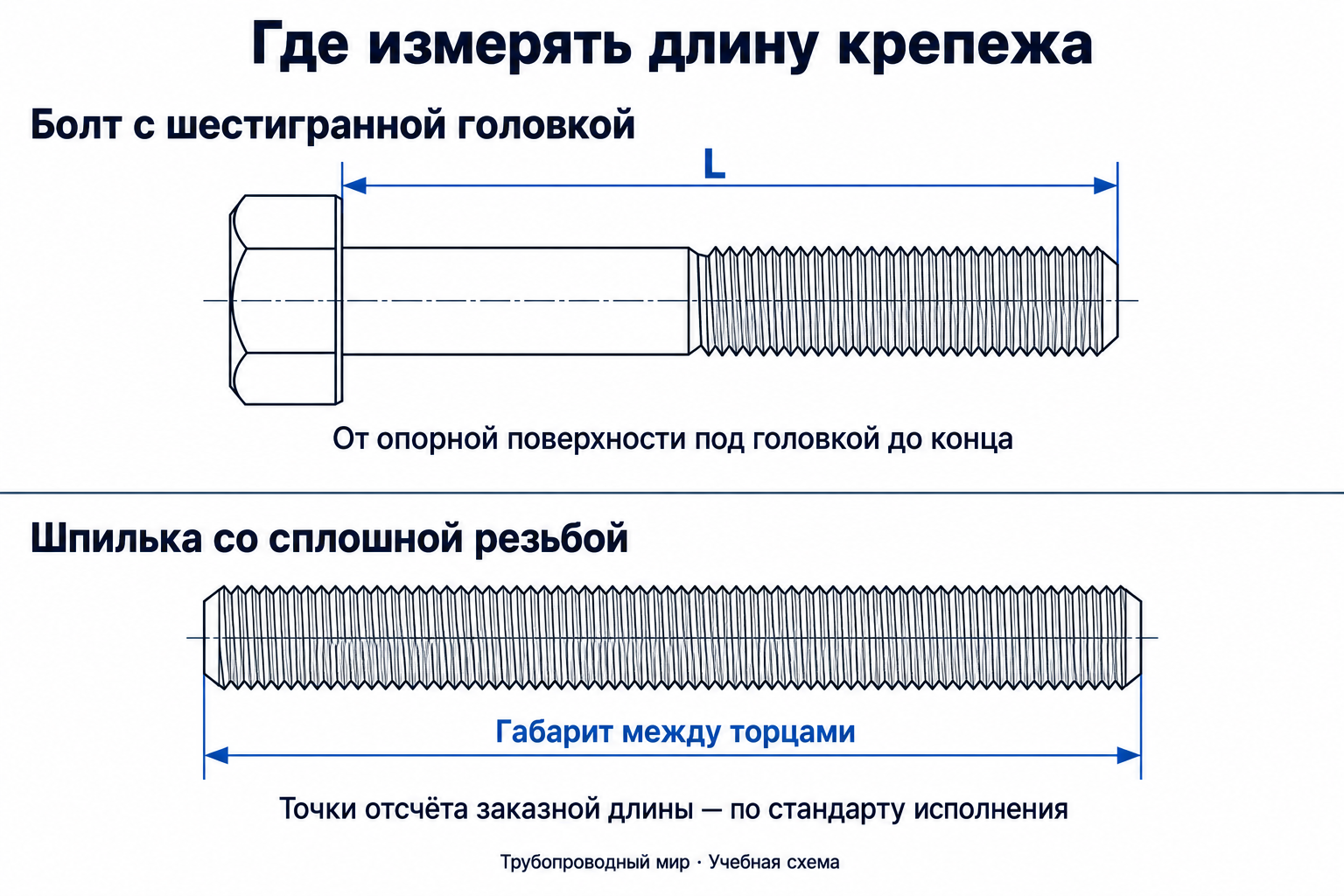

У показанного обычного болта с шестигранной головкой длина L не включает толщину головки. Это правило нельзя переносить на любое исполнение головки.
У шпильки сначала смотрят чертёж выбранного исполнения: между какими точками задана длина, как оформлены концы и резьбовые участки. Встречаются разные способы отсчёта; запись «шпилька длиной …» без стандарта или чертежа может быть неоднозначной. Сплошная резьба сама по себе не определяет, откуда измерять заказную длину.
| Данные | Зачем нужны |
|---|---|
| Оба фланца или другие соединяемые детали | Определить расстояние между опорными поверхностями головки, гаек и предусмотренных шайб. Учитывают исполнение поверхностей и фактическую сборочную геометрию, а не только две номинальные толщины. |
| Уплотнение и дополнительные детали | Учесть предусмотренное положение и толщину уплотнения в сборке, проставки и другие элементы. Исходная толщина несжатой прокладки не всегда равна сборочному расстоянию между фланцами. |
| Гайки, шайбы, концы и резьбовые участки | Проверить размещение компонентов, необходимое зацепление резьбы и установленный выход конца. Для частично резьбового крепежа важна и длина резьбы: одной общей длины недостаточно. |
| Монтажный инструмент и соседние детали | Проверить возможность установки и затяжки. Удлинённый конец может понадобиться для выбранного инструмента либо, наоборот, мешать сборке. |
Не добавляйте произвольный «запас в несколько витков». Требования к выходу резьбы и допускам берут из документации конкретного исполнения и способа сборки. Лишняя длина может мешать сборке. Отдельно согласуйте замену прокладки или шайб: прежняя длина после неё может не подойти.
Не смешивайте назначение стандартов
В семействе крепежа для фланцевых соединений ГОСТ 9064-75 относится к гайкам, ГОСТ 9065-75 — к шайбам, ГОСТ 9066-75 — к шпилькам: это стандарты на типы и основные размеры в их области применения. ГОСТ 20700-75 содержит технические условия на соответствующие болты, шпильки, гайки и шайбы.
Наличие размера в таблице не заменяет требований к материалу, изготовлению, контролю и допустимым условиям работы. Проверяйте выбранный тип, полную строку таблицы, примечания и применимые технические требования. Не назначайте этот набор стандартов всем фланцам автоматически.
Что уточнить при расхождении
| Ситуация | Что запросить |
|---|---|
| Гайка навинчивается, но её свойства неизвестны | Точное обозначение гайки, подтверждение материала и требуемых свойств, совместимость с предусмотренным крепежом. |
| В заказе указана только общая длина | Стандарт или чертёж, исполнение концов и резьбовых участков, точки отсчёта и допуски длины. |
| Предложена другая прокладка, шайба или гайка | Согласование замены и повторную проверку размерной цепи, свойств и условий затяжки. |
| Компоненты нескольких партий смешаны | Подтверждаемую идентификацию и связь с документами; внешний вид не доказывает марку материала. |
Для заявки передайте чертёж узла или обозначения обеих соединяемых деталей, данные уплотнения, условия работы, состав комплекта, количество соединений и требования к документам. Если крепёж уже подобран, приложите спецификацию. Неизвестные параметры отметьте как требующие уточнения — не берите их с похожего изделия.
Выбрать позицию можно в каталоге шпилек: стандарт, исполнение и материал каждой позиции сверяйте со спецификацией. Проверить остатки шпилек можно в складском разделе. Гайки и шайбы, если они предусмотрены, укажите отдельными позициями в заявке.
Вопросы и ответы
Можно выбрать комплект только по DN и PN?
Этого недостаточно: нужны стандарт и исполнение соединяемых деталей, уплотнение, крепёж, материал и условия работы. Для готового стандартного узла можно использовать проверенную спецификацию именно этого исполнения.
Для каждой шпильки обязательно две гайки?
Так часто комплектуют сквозной стык, но это не правило для всех конструкций. Количество определяют по сборочной документации; ввинчиваемое исполнение отличается от сквозного.
Шайбы нужно добавлять всегда?
Нет. Их применение, тип, свойства и количество определяются конструкцией и документацией соединения. Не добавляйте случайные шайбы ради компенсации длины.
Можно взять болт подлиннее на всякий случай?
Сначала проверьте длину резьбового участка, зацепление гайки, требуемый выход конца и доступ инструмента. Большая общая длина сама по себе не подтверждает пригодность.
Сколько витков должно выступать за гайку?
Универсального числа для всех болтов, шпилек и способов сборки нет. Требование проверяют по выбранному стандарту, исполнению и документации узла; правила одного типа не переносят на другой.
Источники
Официальные карточки подтверждают назначение стандартов. Требования применяют по полному тексту документа для конкретного исполнения; материалы изготовителей не заменяют проект.
- ГОСТ 9064-75 (официальная карточка) — гайки: типы и основные размеры.
- ГОСТ 9065-75 (официальная карточка) — шайбы: типы и основные размеры.
- ГОСТ 9066-75 (официальная карточка) — шпильки: типы и основные размеры.
- ГОСТ 20700-75 (официальная карточка) — технические условия в установленной области применения.
- FSA/ESA Gasket Handbook — крепёж, гайки и влияние трения, печатные страницы 88–92; подготовка крепежа, страница 111. Численные рекомендации не переносились на ГОСТ.
- Portland Bolt: длина болта — отсчёт под головкой и различие исполнений.
- Portland Bolt: длина и допуски — различные способы отсчёта длины резьбовых шпилек; дюймовые допуски в статью не переносились.
