Коротко о главном
- Осевой компенсатор воспринимает предусмотренное проектом изменение длины вдоль оси трубопровода за счёт деформации сильфона.
- Совпадения диаметра и общей длины недостаточно для подтверждения замены.
- Ход, рабочие условия и требования к установке проверяют совместно по документации точного исполнения.
- Подбор включает трубопровод и его опоры; сама деталь не исправляет ошибки проекта.

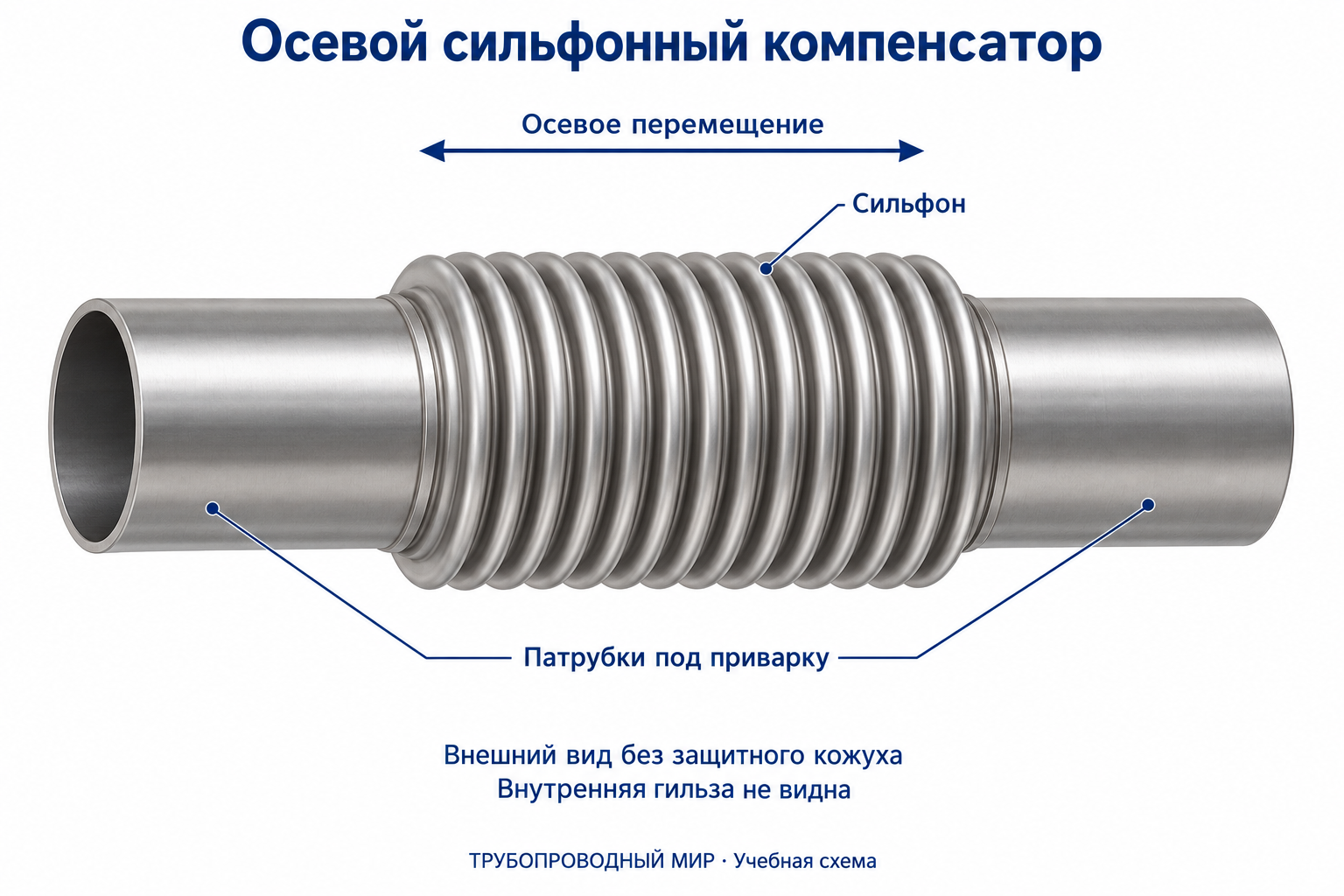

Какая конструкция показана
В центре — сильфон: гофрированная часть. По краям — патрубки под приварку. Стрелка вдоль оси показывает направление осевого перемещения. Допустимые растяжение и сжатие берут из документации конкретного компенсатора.
Устройство разобрано на примере Ридан 082X9244R по паспорту и руководству редакции 04.06.2026. Это исполнение с внутренней гильзой без наружного кожуха. Изготовитель по паспорту — AYVAZ, продавец — «Ридан Трейд». Это не подтверждение наличия или изготовления такой модели компанией ТМ.
У выбранного варианта сильфон соединён с патрубками; гильза находится внутри. Ни гильзу, ни наружный кожух другого исполнения нельзя считать заменой предусмотренных проектом направляющих опор.
Длина и ход — разные данные
| Величина | Как её читать | Что согласовать |
|---|---|---|
| Свободная длина L | В выбранном руководстве — полная длина изделия в свободном положении. | Не подменять ею монтажное положение без проверки проекта. |
| Монтажная длина | Положение изделия при заданных условиях установки. | Указать температуру монтажа и документ, задающий положение. |
| Растяжение и сжатие | Два направления перемещения; допускаемые значения могут различаться. | Передать оба направления и исходное положение, не только одно число «хода». |
Проверенный пример чтения записи: для 082X9244R в таблице указано +12/−28 = 40 мм. Это не ±40 мм: два предела различаются, а 40 мм — их суммарный диапазон. Пример относится только к указанному коду; монтажное положение и пригодность для вашего перемещения он не определяет.
Для повторяющихся перемещений отдельно согласуйте требуемую цикличность. В паспорте и руководстве выбранного исполнения допустимое число циклов не указано. Его нужно уточнить у изготовителя, а не определять по фотографии или сроку службы.
Что передать для подбора или замены
| Блок данных | Что приложить |
|---|---|
| Идентификация | Код, фотографию маркировки, паспорт и чертёж установленного изделия; неизвестные данные отметить. |
| Среда и режимы | Состав среды, рабочие давление и температуру, изменения режима и условия испытания. |
| Перемещения | Расчётные перемещения по направлениям, исходное положение и ожидаемую повторяемость. |
| Присоединения и место | Размеры и исполнение концов, монтажный промежуток, доступное пространство и температуру установки. |
| Схема трубопровода | Расположение неподвижных и направляющих опор, ограничения и проектные нагрузки. |
| Причина замены | Износ, повреждение или изменение режима; фотографии узла целиком и сведения о прежней работе. |
Для согласования передайте комплект документов и получите письменное подтверждение выбранного исполнения. Совпадение внешнего вида не доказывает взаимозаменяемость. Как передать согласованные редакции файлов — в памятке о комплекте чертежей.
Выбрать позицию можно в каталоге компенсаторов КСО. Сверьте точное исполнение и паспорт с требованиями узла: характеристики примера Ридан 082X9244R нельзя переносить на другие изделия. Остатки компенсаторов и гибких вставок показаны в общем складском разделе. Документы для подбора или замены приложите к заявке.
Практические проверки до установки
В руководстве выбранной серии запрещены скручивание и нагружение компенсатора весом присоединённого оборудования. При сварке сильфон защищают от брызг; сварочный ток через него не пропускают. До начала работ согласуйте технологию монтажа с требованиями руководства и проекта.
Проверьте состояние гофр и отсутствие посторонних предметов. У выбранного исполнения есть требования к защите сильфона и теплоизоляции; переносить правила версии с кожухом на открытую версию нельзя. Если конкретное изделие снабжено транспортными устройствами, порядок обращения с ними берут из его инструкции.
Расстояния до опор, предварительную растяжку и испытательные режимы эта памятка не назначает. Они требуют согласования с документацией конкретного узла. Перед демонтажом необходимы предусмотренные объектом отключение и безопасное снятие давления.
Ошибки при согласовании замены
| Предположение | Правильная проверка |
|---|---|
| «Диаметр совпал — подойдёт» | Сопоставить весь комплект условий, присоединения и перемещения. |
| «Общий ход можно взять в любую сторону» | Проверить отдельные пределы растяжения и сжатия. |
| «Гильза удержит трубу без опор» | Проверить проект опор и направляющих; внутренняя деталь его не заменяет. |
| «Старая длина после снятия — готовый размер заказа» | Сверить состояние старой детали, её паспорт и требуемое монтажное положение. |
Вопросы и ответы
Достаточно знать DN и PN?
Нет. Нужны присоединения, рабочие условия, перемещения и схема установки.
Осевое перемещение — это направление потока?
Нет. Это изменение положения вдоль оси. Направление среды проверяют отдельно по маркировке и инструкции изделия.
Можно заказать по одному фото?
Фото помогает идентификации, но не подтверждает ход, рабочие режимы или монтажную длину. Приложите маркировку и документы.
На рисунке есть внутренняя гильза?
Она предусмотрена выбранным примером, но скрыта внешним видом. По этой картинке нельзя определить её размеры или крепление.
Это инструкция по монтажу?
Нет. Это памятка для подготовки данных. Монтаж выполняют по проекту и руководству точного исполнения.
Источники
Использованы документы одного комплекта Ридан. Ссылки на нормативы внутри них не означают, что их действие или применимость к вашему объекту проверены этой статьёй.
- Ридан: документы кода 082X9244R — карточка конкретного исполнения, комплект связанных документов.
- Паспорт 082X9244R, редакция 04.06.2026 — изготовитель, модификация, назначение и характеристики выбранного примера.
- Руководство 082X9244R, редакция 04.06.2026 — раздел 3 и рисунок на странице 3: устройство и обозначения; разделы 4–5: ограничения монтажа и эксплуатации.
- Ридан: методичка «Сильфонные компенсаторы», 2025 — разделы о выборе, опорах и монтаже. Численные указания не перенесены как универсальные правила.
