Коротко о главном
- У рассматриваемой трубопроводной крестовины четыре присоединения. Каждое нужно связать с конкретным местом на чертеже.
- Плоское и двухплоскостное исполнения имеют разную геометрию. Названия детали для выбора недостаточно.
- Размер и тип каждого конца проверяют по полному обозначению изделия. Симметричная картинка не заменяет спецификацию.
- Карта присоединений объясняет расположение, но не назначает рабочие режимы и распределение расходов.

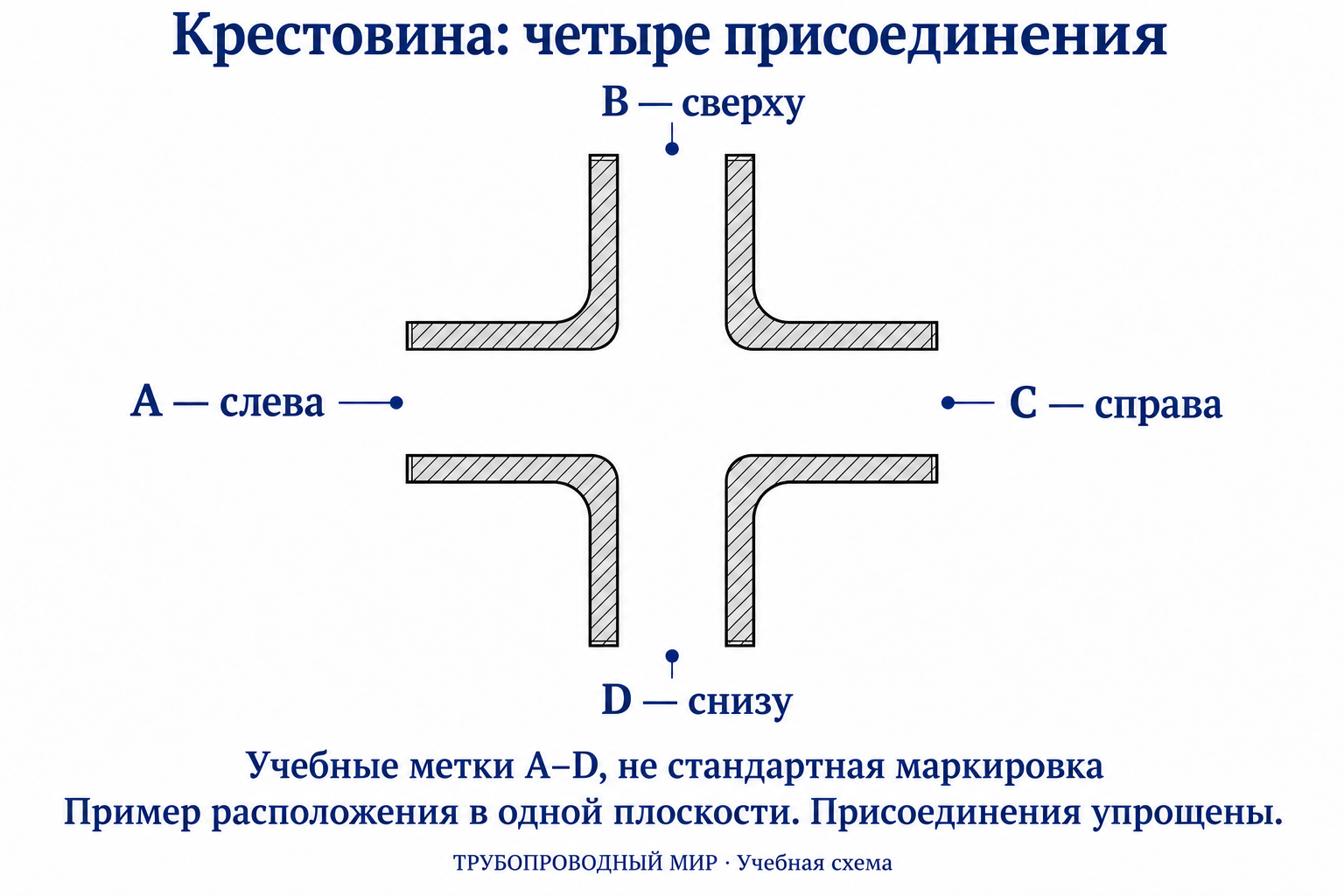

Сначала обозначьте все четыре конца
| Метка | Где находится | Связь в показанном примере |
|---|---|---|
| A | Слева | Напротив C, на одной оси |
| B | Сверху | Напротив D, на одной оси |
| C | Справа | Напротив A, на одной оси |
| D | Снизу | Напротив B, на одной оси |
На своём эскизе задайте направление взгляда и подпишите концы теми же метками, которые используете в заявке. Для неплоской детали добавьте второй вид, чтобы ответвление не потерялось за проекцией. Порядок обозначений из чужого каталога не переносите автоматически.
Например, Swagelok в разделе заказа тройников и крестовин использует собственную нумерацию прохода и ответвлений. Она не совпадает с нашей учебной последовательностью A–D: при заказе по каталогу нужна именно схема изготовителя.
Одинаковое название — разная конструкция
| Пример изготовителя | Что подтверждает чертёж | Что нельзя подменять |
|---|---|---|
| VALTEC VTr.760 | Четыре внутренних резьбовых присоединения; две противоположные пары в одной плоскости. | Полное обозначение и размеры — по выбранному артикулу, не по нашей схеме. |
| VALTEC VTr.661 | Двухплоскостная конструкция с четырьмя наружными резьбами; пространственное расположение отличается от плоского креста. | Это не та же плоская форма с заменой внутренней резьбы на наружную. |
| Swagelok Cross Union | Крестовина с четырьмя трубными присоединениями своего семейства фитингов. | Её присоединение и подбор трубки нельзя приравнивать к обычной трубной резьбе. |
Наличие четырёх концов не доказывает одинаковые размеры или любой нужный набор присоединений. Сверяйте конкретный артикул и каждый конец. Приведённые примеры не подтверждают наличие или изготовление этих моделей компанией ТМ.
Как составить однозначную заявку
Учебный пример заявки по чертежу
В этом примере все четыре конца одинаковы. Метки A–D соответствуют расположению на схеме выше; в заказе они должны совпадать с вашим чертежом.
Крестовина по чертежу КР-01, редакция 1.
A — ВР G 1/2-A.
B — ВР G 1/2-A.
C — ВР G 1/2-A.
D — ВР G 1/2-A.
Все четыре резьбы по ГОСТ 6357-81. Чертёж приложен.
Количество укажите отдельно: 10 шт. — условный пример.
Что означает каждый элемент
- Крестовина — деталь с четырьмя присоединениями.
- A, B, C, D перед тире — метки концов на нашем рисунке: слева, сверху, справа и снизу соответственно. Это не нормативная маркировка изделия.
- ВР — внутренняя резьба соответствующего конца.
- G — трубная цилиндрическая резьба.
- 1/2 — условное обозначение размера резьбы, а не измеренный диаметр в миллиметрах.
- A после дефиса в G 1/2-A — класс точности среднего диаметра резьбы. Он не связан с меткой конца A.
- ГОСТ 6357-81 — стандарт резьбы, а не всей крестовины.
- КР-01 — условный номер рабочего чертежа детали.
- Редакция 1 — версия этого чертежа.
- 10 шт. — количество деталей, не часть обозначения резьбы.
Номер и редакция чертежа, одинаковые резьбы класса A и количество здесь условные. Замените их согласованными данными заказа; приложите чертёж с расположением и размерами всех концов, материалом и требованиями к уплотнению. Этот пример не описывает конкретную позицию каталога.
- Для резьбового конца укажите полное обозначение резьбы и НР/ВР; для другого типа — обозначение по его документации.
- Задайте расположение ветвей, необходимые габариты и ограничения монтажного пространства.
- Укажите материал, покрытие при наличии, количество и требования к документам.
- Передайте среду, давление и температуру как исходные условия для проверки пригодности, а не как уже подтверждённые свойства изделия.
- Согласуйте ответные детали, уплотнение и комплектность отдельно; они не следуют из одной буквы порта.
Теория резьб и способов уплотнения — в отдельном материале о резьбовых соединениях. Для изготовления по своему эскизу нужен согласованный рабочий чертёж.
В каталоге можно посмотреть оцинкованные чугунные крестовины. Сверьте присоединения каждого конца и исполнение выбранной позиции по её документации; наличие уточняйте отдельно. Чертёж и требования передайте через заявку.
Что проверить до поставки
| Запись или предположение | Полезное уточнение |
|---|---|
| Четыре размера без подписанных концов | Связать каждый размер с меткой на одном согласованном рисунке. |
| «Боковой отвод справа», но вид не задан | Указать направление взгляда; для пространственной детали приложить дополнительный вид. |
| «Крестовина такая же, только НР» | Сверить и присоединения, и взаимное положение осей, и габариты корпуса. |
| Размеры взяты из таблицы тройников | Использовать документ именно на нужную крестовину; сходство семейства не подтверждает размеры. |
Эта карта не является гидравлическим расчётом. По ней нельзя назначать равные расходы по ветвям или считать сборку двух тройников равноценной выбранной крестовине. Такое решение требует отдельной проверки проекта.
Вопросы и ответы
Все крестовины лежат в одной плоскости?
Нет. В приведённом примере VTr.661 пространственная конструкция отличается от плоской VTr.760. Проверяйте чертёж выбранного исполнения.
Буквы A–D нанесены на реальную деталь?
Эта памятка этого не утверждает. Буквы служат только для привязки строк заявки к нашему рисунку. Маркировку изделия проверяют отдельно.
Можно указать один размер на все концы?
Да, если документ на выбранное исполнение подтверждает одинаковые присоединения и в заявке прямо написано, что обозначение относится ко всем четырём концам.
НР и ВР достаточно для выбора резьбы?
Нет. Они указывают только наружное или внутреннее расположение. Нужно полное обозначение резьбы конкретного конца.
Учебная схема подходит для изготовления?
Нет. На ней нет размеров, допусков, материала и требований к изготовлению. Нужен рабочий чертёж или полное обозначение по применимой документации.
Источники
Геометрия примеров проверена по документам изготовителей. Их размерные таблицы и рабочие режимы здесь не обобщаются.
- VALTEC: паспорт серии VTr, ПС–47639-4 — раздел 6, страница 13 PDF: примеры VTr.760 и VTr.661.
- VALTEC: чертёж VTr.760.N — четыре внутренних присоединения и две противоположные пары в одной плоскости.
- VALTEC: чертёж VTr.661.N — пространственное расположение четырёх наружных присоединений.
- Swagelok: Tube Fittings and Adapter Fittings — страница 46 PDF: Cross Union; страница 55 PDF: собственная система обозначения концов при заказе тройников и крестовин.
