Коротко о главном
- Рассматриваемый трубопроводный ниппель имеет наружные резьбы на двух концах.
- У обычного трубного сгона одна наружная резьба длиннее другой. Важны обе длины, а не только общий габарит.
- Контргайка навинчивается на наружную резьбу; она не заменяет муфту или накидную гайку.
- Футорка имеет наружную и внутреннюю резьбы на одном полом корпусе. Обе нужно указать в заказе.
Ниже — распространённые исполнения трубопроводных деталей. Одно название не определяет все размеры и свойства: окончательный выбор делают по полному обозначению, стандарту или чертежу конкретного изделия.
Сначала посмотрите на расположение резьбы

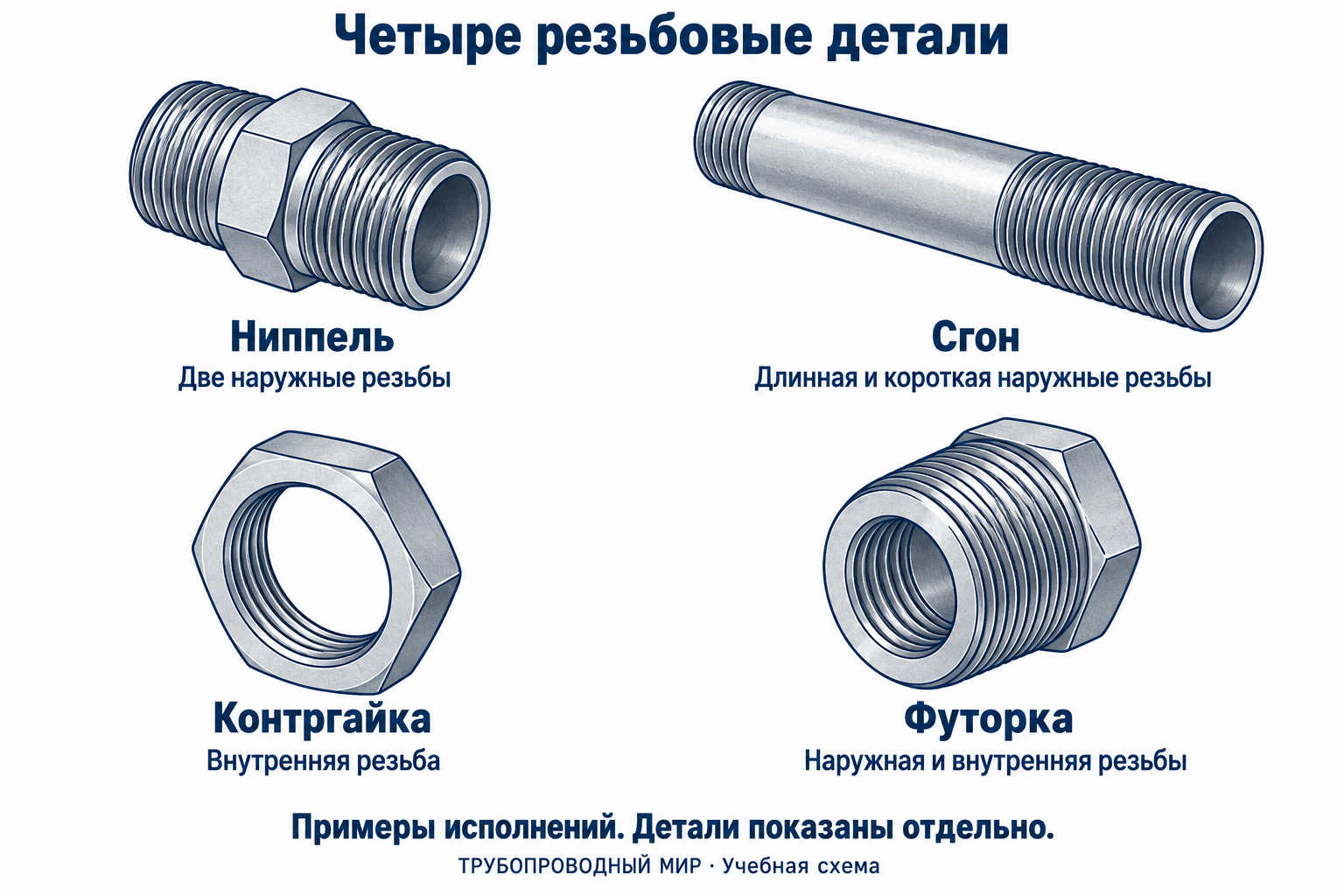

Вверху слева — ниппель: наружные резьбы на обоих концах. Вверху справа — сгон: длинная и короткая наружные резьбы. Внизу слева — контргайка: короткая деталь с внутренней резьбой. Внизу справа — футорка: внутренняя и наружная резьбы разных размеров.
| Деталь | Что отличает показанное исполнение | Что уточнить |
|---|---|---|
| Ниппель | Сквозная деталь с наружной резьбой на обоих концах; в показанном варианте — средний участок под ключ. | Обе резьбы, равнопроходное или переходное исполнение, длину, способ захвата инструментом. |
| Сгон | Трубная деталь с короткой и длинной наружной резьбой. | Общую длину и длины обоих резьбовых участков, необходимые ответные детали. |
| Контргайка | Низкая гайка с внутренней резьбой; исполнения могут различаться торцом и наличием реборды. | Резьбу, высоту, торцевую геометрию и применение в конкретном узле. |
| Футорка | Полый переходный корпус: наружная резьба охватывает меньшую внутреннюю; в показанном варианте есть головка под ключ. | Размер и тип каждой резьбы с явными пометками «наружная» и «внутренняя». |
Почему одного названия недостаточно
Ниппель и бочонок. В каталогах встречаются оба названия для деталей с двумя наружными резьбами. Например, VALTEC отдельно обозначает ниппель VTr.582 и бочонок VTr.652. Не заменяйте одну позицию другой по словам «наружная — наружная»: сверяйте конструкцию, длину и монтажный доступ.
Сгон и «американка». В этой памятке сгон — трубная деталь с резьбовыми участками разной длины. Название «сгон разъёмный» в каталоге может относиться к соединителю с накидной гайкой. Это другая конструкция; её нужно обозначать полностью.
Футорка и переходник. Слово «переходник» шире. Чтобы не получить деталь другой формы или длины, укажите исполнение и расположение резьб по чертежу. Шестигранник снаружи также не обязателен для всех футорок: существуют варианты под внутренний инструмент.
Что проверить у сгонного соединения
В традиционном узле длинная резьба даёт место для перемещения муфты при соединении участков, которые нельзя свободно вращать. В описанном изготовителем сгонном узле контргайка поджимает отдельный уплотнительный материал к муфте. Она не является самостоятельным герметичным соединителем.
Проверьте по документации узла, достаточно ли хода муфты и зацепления в собранном состоянии, подходят ли торцы и уплотнение, есть ли доступ инструмента. Одна общая длина сгона этого не подтверждает. Муфта, контргайка и уплотнитель не считаются включёнными в поставку, если комплектность отдельно не согласована.
Не используйте случайную контргайку как накидную гайку «американки». Состав и геометрия разъёмного соединения другие. Способ уплотнения и порядок сборки берут из документации конкретного узла.
Как записать детали в заявку
| Позиция | Минимальные уточнения |
|---|---|
| Ниппель | Наружная резьба первого конца + наружная резьба второго; длина и исполнение корпуса по стандарту или чертежу. |
| Сгон | Обе наружные резьбы, общая длина, длина длинного и короткого участка; отдельный перечень ответных деталей. |
| Контргайка | Внутренняя резьба, исполнение торца/реборды, высота и документ на деталь. |
| Футорка | Наружная резьба — …; внутренняя резьба — …; длина и вариант под инструмент. Порядок двух размеров в чужом каталоге проверяют, а не угадывают. |
Примеры записи для заявки
Выберите нужное исполнение. Количество укажите отдельно: 10 шт. — условный пример, замените его своим количеством.
Сгон 40 ГОСТ 8969-75
- Сгон — стальная соединительная деталь с резьбовыми концами разной длины.
- 40 — условный проход Ду 40 мм. Это не измеренный внутренний или наружный диаметр и не длина детали.
- Без буквы Ц — исполнение без покрытия.
- ГОСТ 8969-75 — стандарт на стальные сгоны.
- 8969 — номер стандарта.
- 75 — год утверждения стандарта, 1975. Это не год изготовления изделия.
Сгон 40-Ц ГОСТ 8969-75
- Сгон — стальная соединительная деталь с резьбовыми концами разной длины.
- 40 — условный проход Ду 40 мм. Это не измеренный внутренний или наружный диаметр и не длина детали.
- Ц — цинковое покрытие. Буква не задаёт его толщину.
- ГОСТ 8969-75 — стандарт на стальные сгоны.
- 8969 — номер стандарта.
- 75 — год утверждения стандарта, 1975. Это не год изготовления изделия.
Контргайка 40 ГОСТ 8968-75
- Контргайка — стальная гайка для соединения на сгоне.
- 40 — условный проход Ду 40 мм. Это не измеренный внутренний или наружный диаметр и не длина детали.
- Без буквы Ц — исполнение без покрытия.
- ГОСТ 8968-75 — стандарт на стальные контргайки.
- 8968 — номер стандарта.
- 75 — год утверждения стандарта, 1975. Это не год изготовления изделия.
Контргайка 40-Ц ГОСТ 8968-75
- Контргайка — стальная гайка для соединения на сгоне.
- 40 — условный проход Ду 40 мм. Это не измеренный внутренний или наружный диаметр и не длина детали.
- Ц — цинковое покрытие. Буква не задаёт его толщину.
- ГОСТ 8968-75 — стандарт на стальные контргайки.
- 8968 — номер стандарта.
- 75 — год утверждения стандарта, 1975. Это не год изготовления изделия.
Марка стали и остальные требования согласуются по документации заказа.
Образцы обозначений: ГОСТ 8969-75 — сгоны и ГОСТ 8968-75 — контргайки.
Для ниппеля и футорки по вашему чертежу запись может выглядеть так:
Ниппель по чертежу НП-01, редакция А; количество 10 шт.; чертёж приложен.
Футорка по чертежу ФТ-01, редакция А; количество 10 шт.; чертёж приложен.
НП-01, ФТ-01, редакция А и количество — условные данные примеров. Замените их реквизитами своего чертежа и приложите файл с размерами, резьбами, допусками и материалом.
Для каждой позиции также нужны материал, покрытие при его наличии, количество и требования к документам. Среду, давление и температуру передают как исходные условия для проверки пригодности, а не как автоматически подтверждённые свойства детали.
Обозначения НР и ВР описывают только наружное или внутреннее расположение резьбы. Они не заменяют её полное обозначение. Совместимость систем резьб и способов уплотнения разобрана в отдельном материале о резьбовых соединениях.
В каталоге можно посмотреть двойные ниппели с шестигранником, стальные сгоны, контргайки и футорки из стали 09Г2С. Сопоставьте резьбы, материал и размеры выбранной позиции с требованиями узла. Наличие и комплектность уточняйте для конкретного изделия.
Ошибки, которые проще убрать до поставки
| Ошибка | Что исправить |
|---|---|
| «Любой ниппель того же размера» | Проверить оба конца и конструкцию. Переходной ниппель НР/НР не заменяет футорку НР/ВР. |
| «Сгон такой же длины» | Добавить длины резьбовых участков и уточнить: обычный трубный сгон или разъёмный соединитель. |
| Два размера футорки без НР/ВР | Подписать каждый размер и проверить полный тип обеих резьб. |
| «Контргайка сама загерметизирует» | Согласовать весь узел, торцы и предусмотренное уплотнение. Одной гайки недостаточно для такого вывода. |
ГОСТ 8969-75 относится к определённым стальным сгонам с цилиндрической резьбой, а не к любой детали, названной сгоном. Требования конкретного стандарта нельзя переносить на латунное изделие или «американку» по сходству названия. В этой памятке нормативные размеры и режимы не назначаются.
Вопросы и ответы
У ниппеля всегда одинаковые резьбы с двух сторон?
Нет, существуют переходные варианты. Укажите полное обозначение каждого конца.
Любая длинная деталь НР/НР — сгон?
Нет. Для рассматриваемого сгона существенны длинный и короткий резьбовые участки. Геометрию проверяют по чертежу, а не только по общей длине.
Футорка — это муфта?
Показанная футорка имеет наружную и внутреннюю резьбы. У обычной соединительной муфты присоединения внутренние. Название и чертёж должны соответствовать требуемому узлу.
Контргайка заменяет накидную гайку?
Нет. Накидная гайка входит в конструкцию своего разъёмного соединителя. Произвольная замена контргайкой не подтверждает ни сборку, ни герметичность.
По схеме можно изготовить деталь?
Нет. Она объясняет различия. Для изготовления нужны рабочий чертёж или полное обозначение по применимой документации, размеры, допуски и материал.
