Коротко о главном

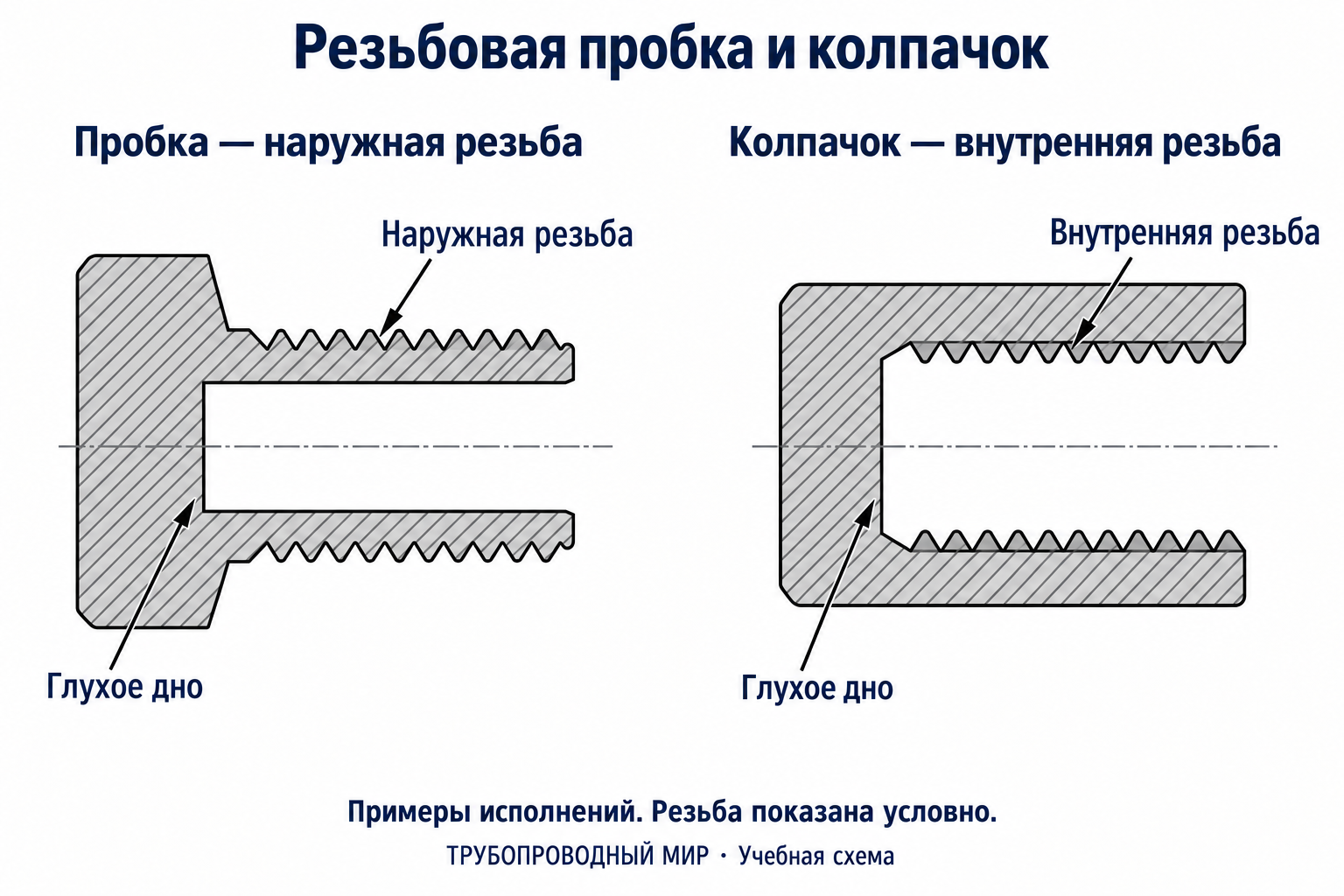

- Показанная пробка с наружной резьбой закрывает ответное внутреннее резьбовое присоединение.
- Колпачок с внутренней резьбой навинчивается на ответный наружный резьбовой конец. В каталоге он может называться «заглушка В».
- У закрывающей детали есть глухое дно. Вход в её полость не означает сквозной проход.
- Совпадения размера недостаточно: нужны полное обозначение резьбы, способ уплотнения и подтверждённое назначение изделия.
Где находится резьба и что закрывает проход
| Деталь | Резьба детали | Ответное присоединение |
|---|---|---|
| Пробка, показанный вариант | Наружная | Внутренняя резьба порта или фитинга |
| Колпачок / заглушка В | Внутренняя | Наружный резьбовой конец |
Например, в номенклатуре VALTEC VTr.583 обозначена как «Пробка Н», а VTr.590 — «Заглушка В». Наименование другого изготовителя может отличаться. Сверяйте артикул и чертёж; слово «заглушка» само по себе расположение резьбы не определяет.
Место уплотнения проверяют отдельно
Сначала установите по документации изделия, чем и где герметизируется узел: предусмотренным резьбовым уплотнением или отдельным уплотнительным элементом. Не добавляйте случайную прокладку только потому, что у детали есть шестигранная головка.
Пример конкретного исполнения: у пробки VALTEC VTr.583.NR предусмотрено кольцо. Её отдельный паспорт требует подходящей ответной части с фаской и плоскостью. Указание изготовителя об отсутствии необходимости в дополнительном уплотнителе относится к этому исполнению, а не ко всем пробкам. В документах этой модели расходятся обозначения резьбы; для точного заказа их нужно уточнить у изготовителя.
До заказа согласуйте ответную поверхность, комплектность и материал уплотнения, доступ инструмента и условия применения. Общая информация о системах резьб — в материале о резьбовых соединениях.
Транспортная защита — отдельное назначение
Например, изготовитель Caplugs описывает серию SCP как колпачки для защиты выступающего фитинга при упаковке и перевозке. Такое назначение само по себе не подтверждает пригодность для герметичного закрытия рабочего трубопровода.
Увидев защитный колпачок на поставленной детали, не считайте его рабочей заглушкой без документации на это применение. Ориентир — заявленное назначение и допустимые условия конкретного изделия; один цвет или материал этого не определяет.
Что передать в заявку
| Данные | Что уточнить |
|---|---|
| Присоединение | Полное обозначение резьбы и явная пометка НР или ВР; чертёж ответной части при неоднозначности. |
| Исполнение | Артикул, стандарт или чертёж; форма головки и место под инструмент; габаритные ограничения. |
| Уплотнение | Способ и место уплотнения, ответная поверхность, входит ли кольцо или прокладка в комплект. |
| Применение | Рабочее закрытие или транспортная защита; среда, давление и температура как исходные данные для проверки пригодности. |
| Поставка | Материал, покрытие при наличии, количество и требуемые документы. |
Примеры записи для заявки
Ниже — учебные примеры заказа по чертежу. Количество укажите отдельно: 10 шт. — условный пример, замените его своим количеством.
| Запись для заявки | Расшифровка |
|---|---|
Пробка, НР G 1/2-A по ГОСТ 6357-81; деталь по чертежу ПР-01, редакция 1; чертёж приложен. | НР — наружная резьба детали. ПР-01 — условный номер чертежа, 1 — его редакция. |
Колпачок, ВР G 1/2-A по ГОСТ 6357-81; деталь по чертежу КП-01, редакция 1; чертёж приложен. | ВР — внутренняя резьба детали. КП-01 — условный номер чертежа, 1 — его редакция. |
G — трубная цилиндрическая резьба; 1/2 — её условное обозначение размера, а не измеренный диаметр в миллиметрах; A — класс точности среднего диаметра, выбранный для этих учебных примеров. Расположение резьбы отдельно указано как НР или ВР. Подробнее: ГОСТ 6357-81: разбор обозначения. Стандарт относится к резьбе, а не ко всей пробке или колпачку.
Номер чертежа, редакция, резьба и количество в примерах условные. Замените их согласованными данными своего заказа и приложите чертёж с геометрией, материалом, уплотнением и комплектностью.
Выбрать позицию можно в разделах стальных резьбовых пробок и заглушек и оцинкованных заглушек с внутренней резьбой. Сверьте исполнение, резьбу и уплотнение выбранной позиции; наличие и комплектность уточняйте отдельно. Чертёж и требования можно передать через заявку.
Ошибки, которые стоит убрать до монтажа
| Неоднозначность | Что проверить |
|---|---|
| «Заглушка такого же размера» | Расположение и полное обозначение резьбы, конструкцию, назначение и уплотнение. |
| «Кольцо всё уплотнит» | Соответствие кольца и ответной поверхности конкретному исполнению. |
| Входная полость принята за сквозной проход | Разрез изделия: у показанных закрывающих деталей полость заканчивается дном. |
| Транспортная крышка оставлена как рабочая | Есть ли документально подтверждённое назначение для рабочих условий. |
При расхождении маркировки, комплектности или геометрии с заказом уточните исполнение до установки. Универсальные моменты затяжки, число витков, глубина ввинчивания и допустимые режимы здесь не назначаются.
Вопросы и ответы
Слово «заглушка» всегда означает внутреннюю резьбу?
Нет. Проверяйте обозначение и конструкцию. В этой памятке внутреннюю резьбу имеет именно показанный колпачок.
Почему у пробки есть полость?
У показанного исполнения полость глухая: она заканчивается дном. Другие исполнения могут иметь иную внутреннюю форму.
К любой пробке нужна отдельная прокладка?
Нет универсального правила. Способ уплотнения и комплектность задаёт документация конкретной детали и ответного узла.
Можно определить рабочую заглушку по материалу?
Одного материала недостаточно. Требуются назначение, исполнение и подтверждённые условия применения изделия.
По этой схеме можно изготовить деталь?
Нет. Для изготовления нужны рабочий чертёж или полное обозначение по применимой документации, размеры, допуски и материал.
Источники
Примеры относятся к конкретным изделиям изготовителей. Их размеры и режимы не переносятся на все пробки и колпачки.
- VALTEC: паспорт серии VTr, ПС–47639-4 — раздел 6, исполнения VTr.583 и VTr.590: наименования и геометрия закрывающих деталей.
- VALTEC: отдельный паспорт пробки с уплотнением, ПС–47416 — пункты 1.1 и 4.1: ответная поверхность и уплотнительное кольцо конкретного исполнения NR. Противоречивые обозначения резьбы не использованы как правило выбора.
- VALTEC: заглушка VTr.590.N — пример закрывающей детали с внутренней резьбой.
- VALTEC: пробка VTr.583.NR — наружная резьба и уплотнение при предусмотренной ответной поверхности.
- Caplugs: защитные колпачки серии SCP — назначение при упаковке и перевозке; не документ о пригодности для рабочего закрытия трубопровода.
